Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

20 de enero de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/12/2025
Fecha de medición final: 31/12/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango permitido de ±5%; sin embargo, se detectó solo una caída de tensión el día 21 y 28 de diciembre alrededor de las 5:10 p.m, con una disminución de 9.21%. Este mes muestra solo dos caídas de tensión comparado con meses que registraron de 6 a 14 caídas de tensión.

  • Los desbalances de tensión y corriente se mantuvieron dentro de los valores normativos, con máximos de 0.23% en tensión y 2.94% en corriente, similares al mes anterior, lo que indica condiciones adecuadas de balance en la operación de la planta.

  • El factor de potencia se mantuvo prácticamente todo el tiempo en 0.99 en atraso, lo cual constituye una condición óptima desde el punto de vista operativo.

Importante

  • El comportamiento de las armónicas de corriente siguió el patrón esperado, con predominancia de la 5ª armónica, seguida de las 7ª, 11ª, 3ª, 17ª y 13ª, entre otras. El THD de corriente promedio fue de 8.6%, similar al mes anterior de 8.5%.

  • En cuanto a las armónicas de tensión, la de mayor magnitud fue la 7ª, seguida de la 5ª, 11ª, 13ª, 17ª, 9ª, 3ª, 19ª, 23ª, 25ª y 47ª. El THD promedio de tensión fue de 1.69% similar al mes anterior.

  • Se recomienda verificar que la armónica 7ª no corresponda a un fenómeno de resonancia, así como dar seguimiento a las armónicas de orden superior (≥23ª) para evitar incrementos en los próximos meses.

  • En términos generales, el comportamiento armónico se mantuvo similar al de los meses anteriores.

Precaución

  • Las variaciones de tensión en el nivel de 34.5 kV deben considerarse de atención, aunque es este mes sobre fueron 2 caída de tensión, en los meses anteriores fueron 1, 6, 6, 6, 2 y 14, respectivamente.

  • Los índices de flicker permanecieron por debajo de los límites máximos establecidos, lo cual es positivo.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 35399.84 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.12 0 - 5 %
THDi % 13.05 ---
Flicker Pst 0.27 0-1 p.u.
Flicker Plt 0.33 0-0.8 p.u.
Desbalance Dv % 0.23 0 - 2 %
Desbalance Di % 2.94 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,869.05 2,133.01 3,543.89 3,713.18 5,313.32 5,581.14 5,935.61
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
127.97 238.79 470.84 490.57 770.82 842.67 976.70
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,886.07 2,149.96 3,573.00 3,745.73 5,366.89 5,644.00 5,998.68
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.98 0.99 0.99 0.99 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.98 1.17 1.75 1.69 2.12 2.33 3.41
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.79 6.79 8.27 8.78 13.05 14.45 16.02
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.11 0.13 0.18 0.18 0.23 0.25 0.47
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.30 1.57 2.24 2.25 2.94 3.28 4.24
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
34,521.22 34,881.34 35,430.54 35,399.84 35,822.38 35,965.71 36,146.17
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
30.73 35.31 58.96 61.61 88.66 93.63 101.62
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.08 0.14 0.17 0.27 0.35 11.70
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.09 0.11 0.17 0.23 0.33 1.47 5.50

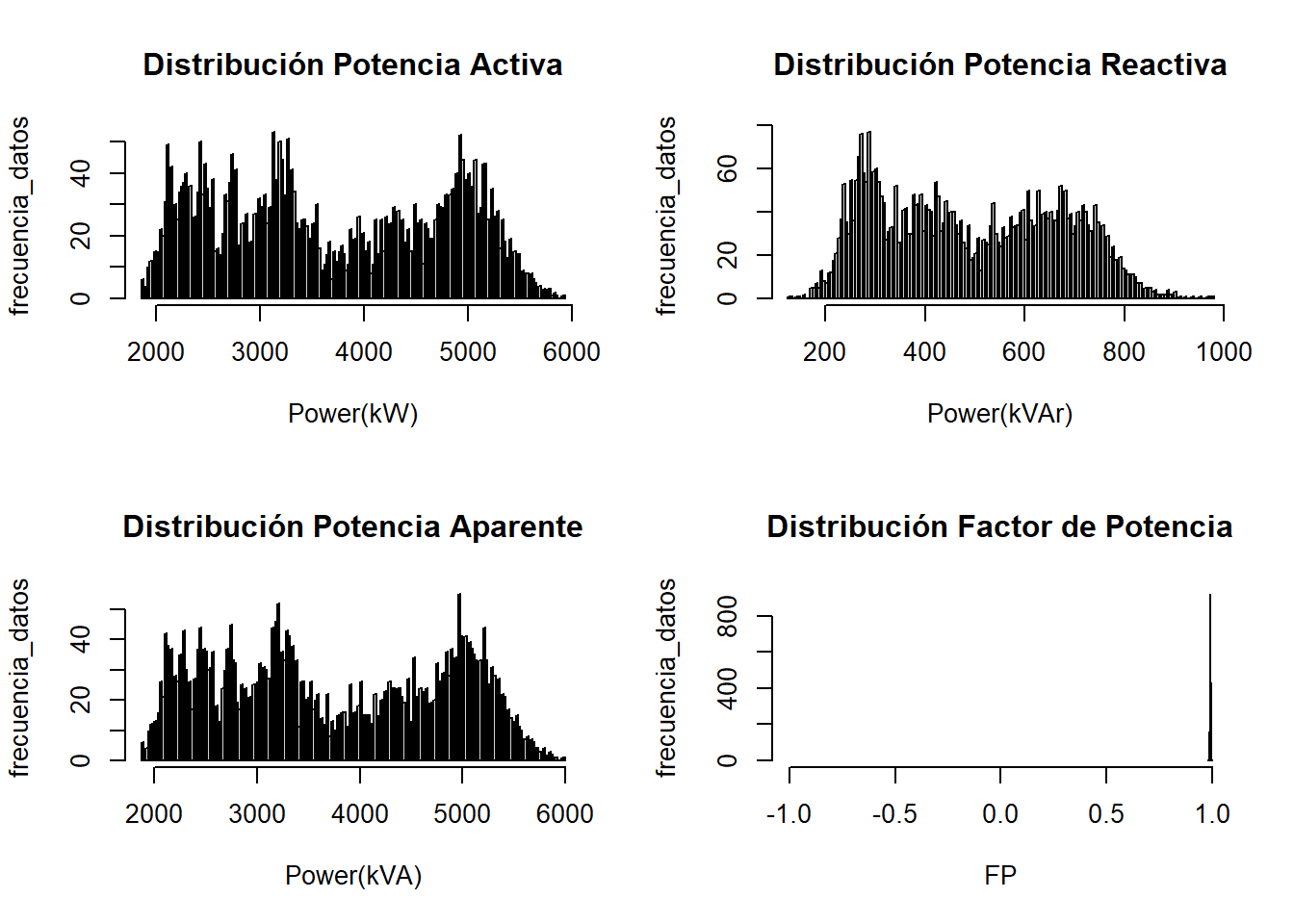

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :1869 Min. :128 Min. :1886 Min. :0.98
1st Qu.:2740 1st Qu.:322 1st Qu.:2759 1st Qu.:0.99
Median :3544 Median :471 Median :3573 Median :0.99
Mean :3713 Mean :491 Mean :3746 Mean :0.99
3rd Qu.:4774 3rd Qu.:649 3rd Qu.:4819 3rd Qu.:0.99
Max. :5936 Max. :977 Max. :5999 Max. :1.00

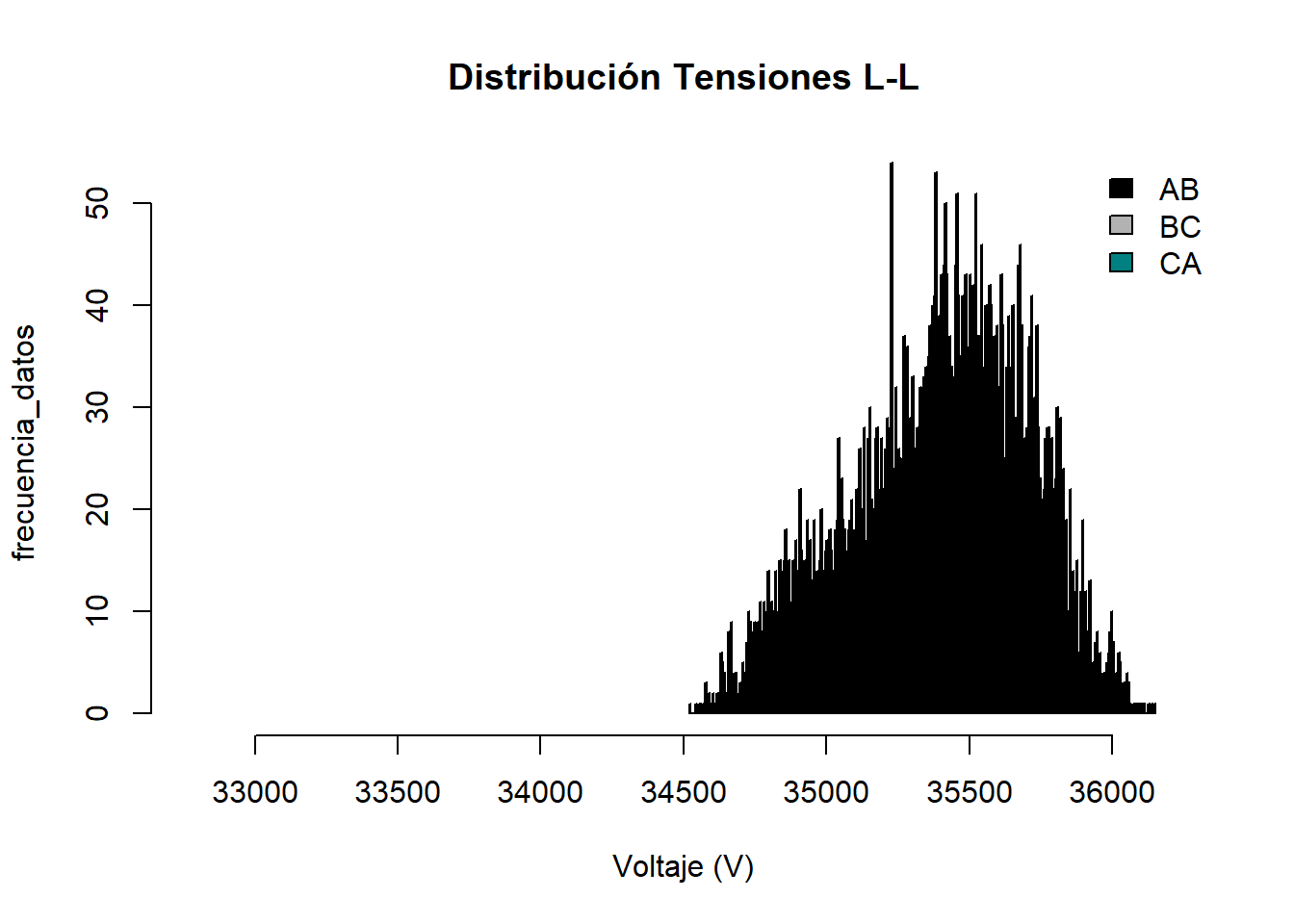

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :34521 Min. :34671 Min. :34593
1st Qu.:35131 1st Qu.:35274 1st Qu.:35227
Median :35361 Median :35504 Median :35434
Mean :35322 Mean :35464 Mean :35413
3rd Qu.:35537 3rd Qu.:35675 3rd Qu.:35623
Max. :35991 Max. :36146 Max. :36093

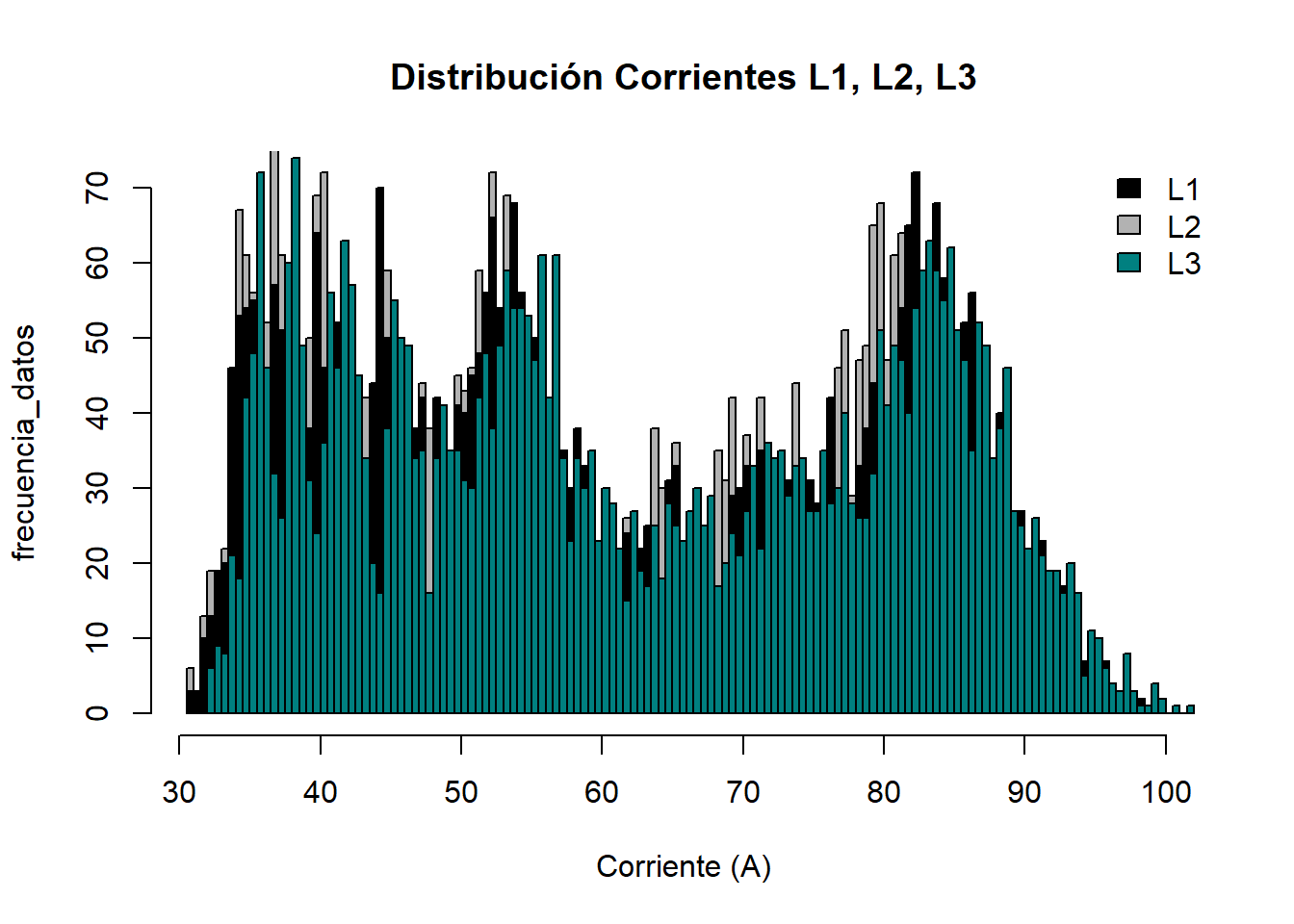

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 31 Min. :31 Min. : 32
1st Qu.: 45 1st Qu.:45 1st Qu.: 46
Median : 59 Median :58 Median : 60
Mean : 62 Mean :60 Mean : 63
3rd Qu.: 80 3rd Qu.:77 3rd Qu.: 80
Max. :101 Max. :98 Max. :102

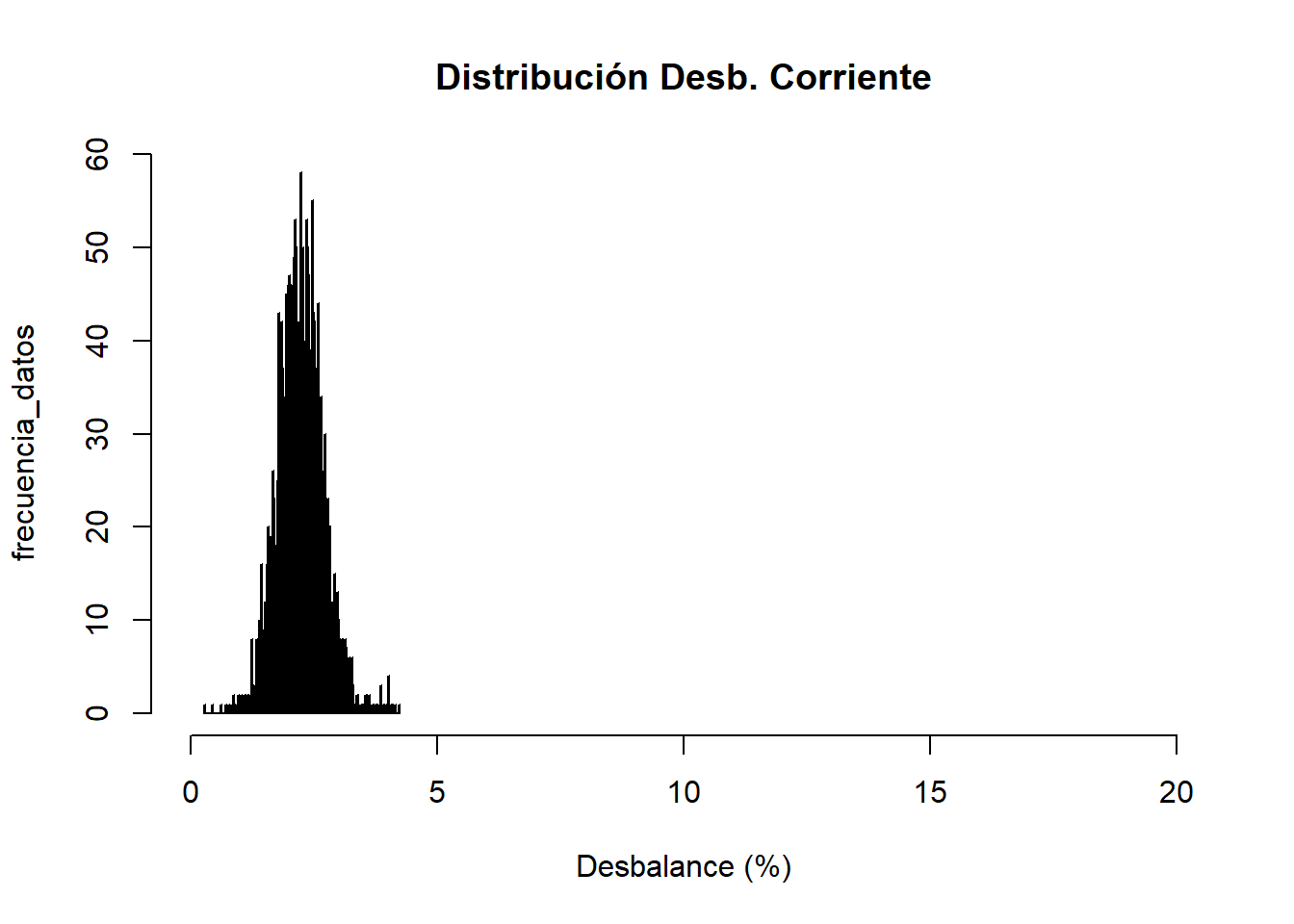

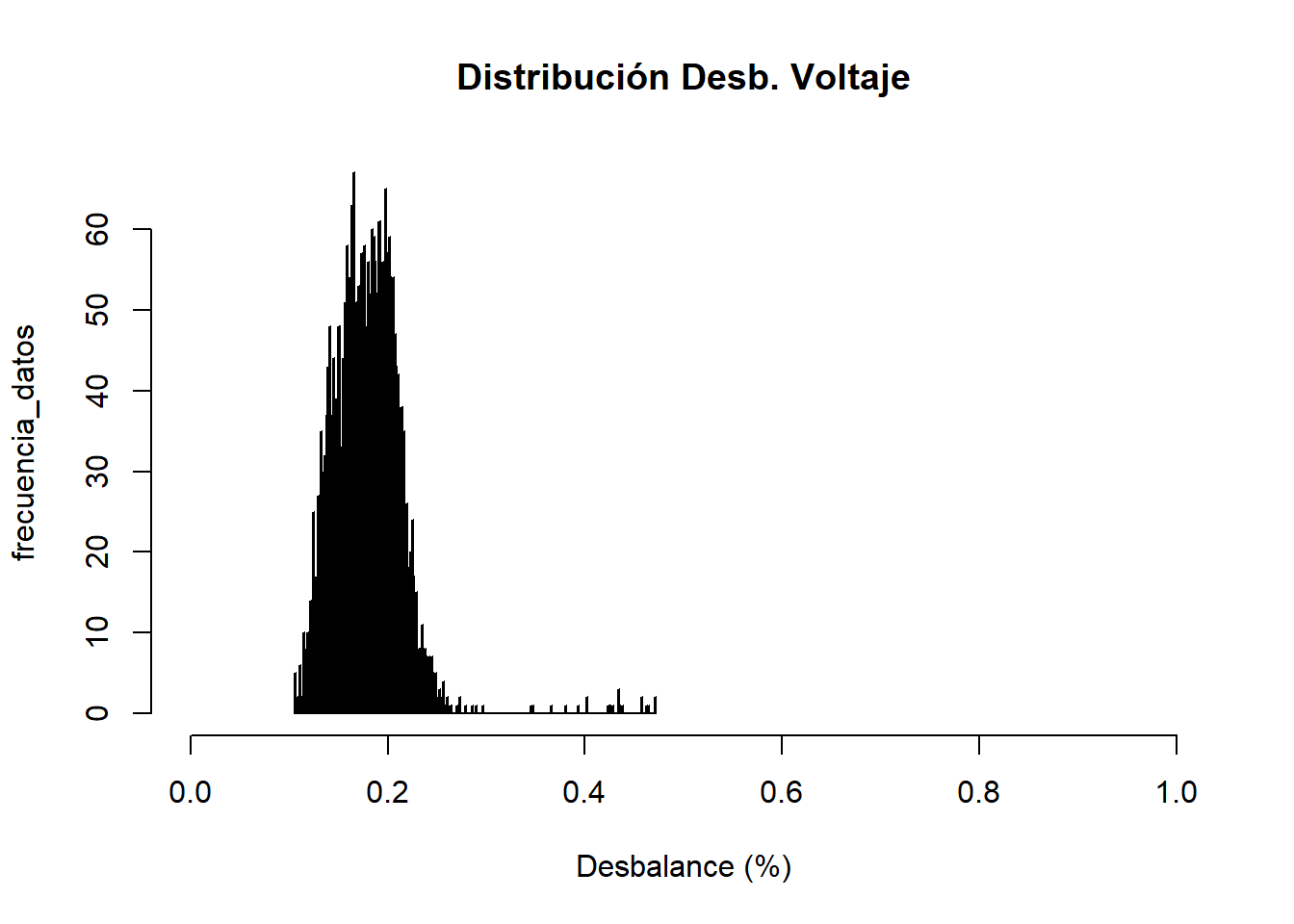

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.3 Min. :0.11
1st Qu.:2.0 1st Qu.:0.16
Median :2.2 Median :0.18
Mean :2.3 Mean :0.18
3rd Qu.:2.5 3rd Qu.:0.20
Max. :4.2 Max. :0.47

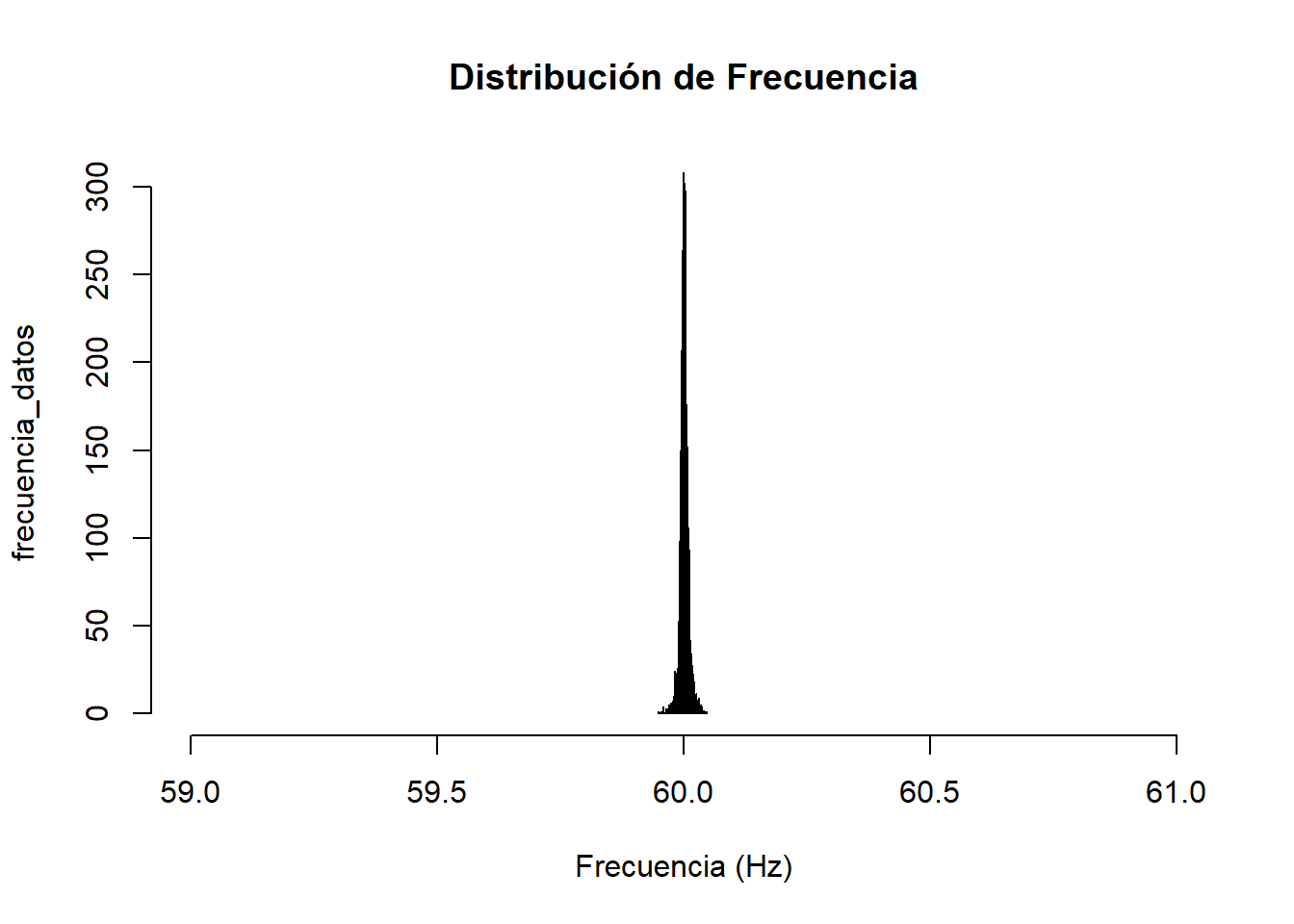

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

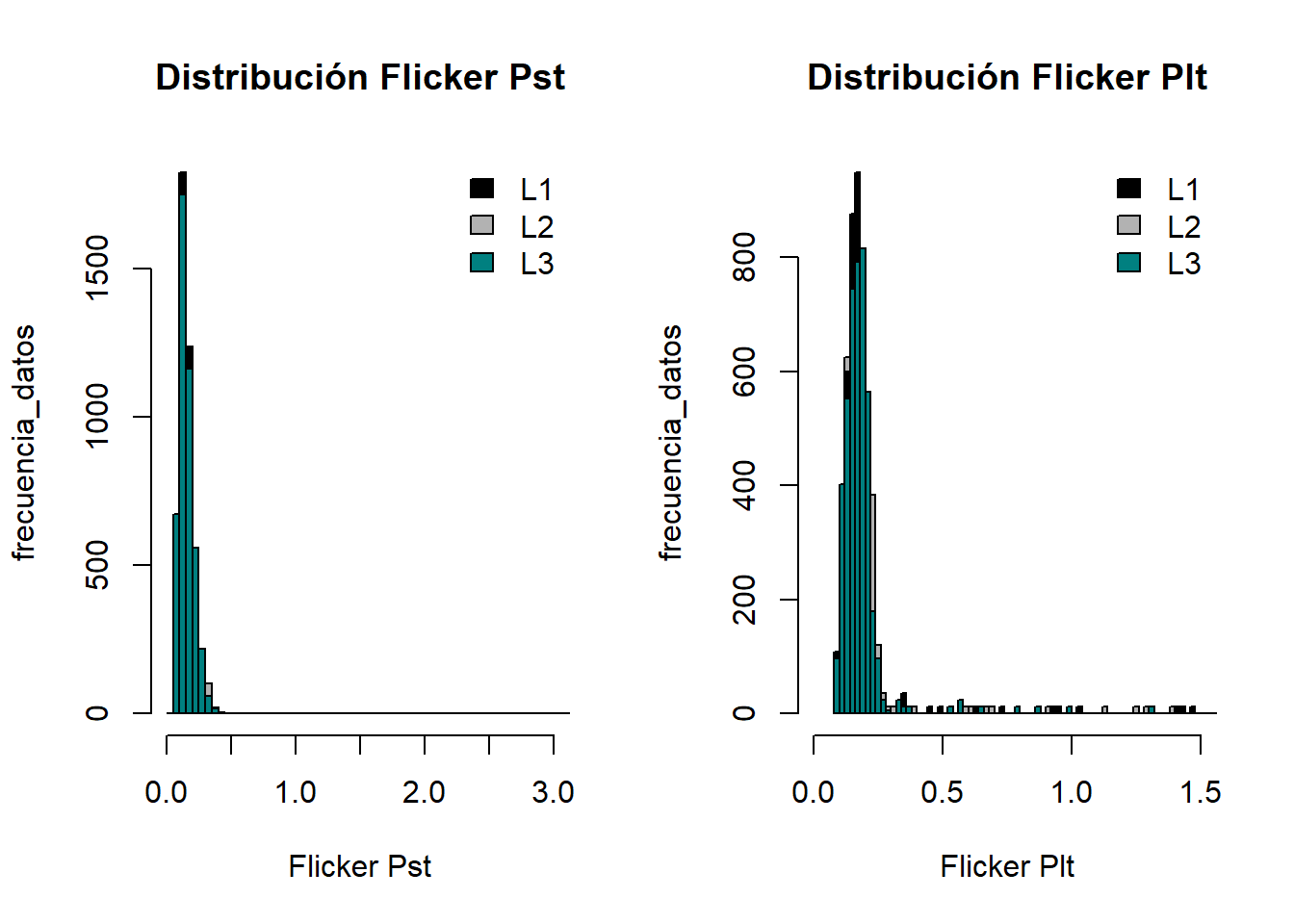

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. : 0.0440 Min. :0.0450 Min. : 0.0460 Min. :0.088 Min. :0.0880 Min. :0.0880
1st Qu.: 0.1140 1st Qu.:0.1150 1st Qu.: 0.1130 1st Qu.:0.141 1st Qu.:0.1410 1st Qu.:0.1420
Median : 0.1440 Median :0.1460 Median : 0.1450 Median :0.166 Median :0.1730 Median :0.1720
Mean : 0.1653 Mean :0.1726 Mean : 0.1681 Mean :0.218 Mean :0.2355 Mean :0.2231
3rd Qu.: 0.1810 3rd Qu.:0.1880 3rd Qu.: 0.1880 3rd Qu.:0.190 3rd Qu.:0.2082 3rd Qu.:0.1980
Max. :11.0630 Max. :8.4550 Max. :11.6980 Max. :5.499 Max. :4.4870 Max. :5.1130

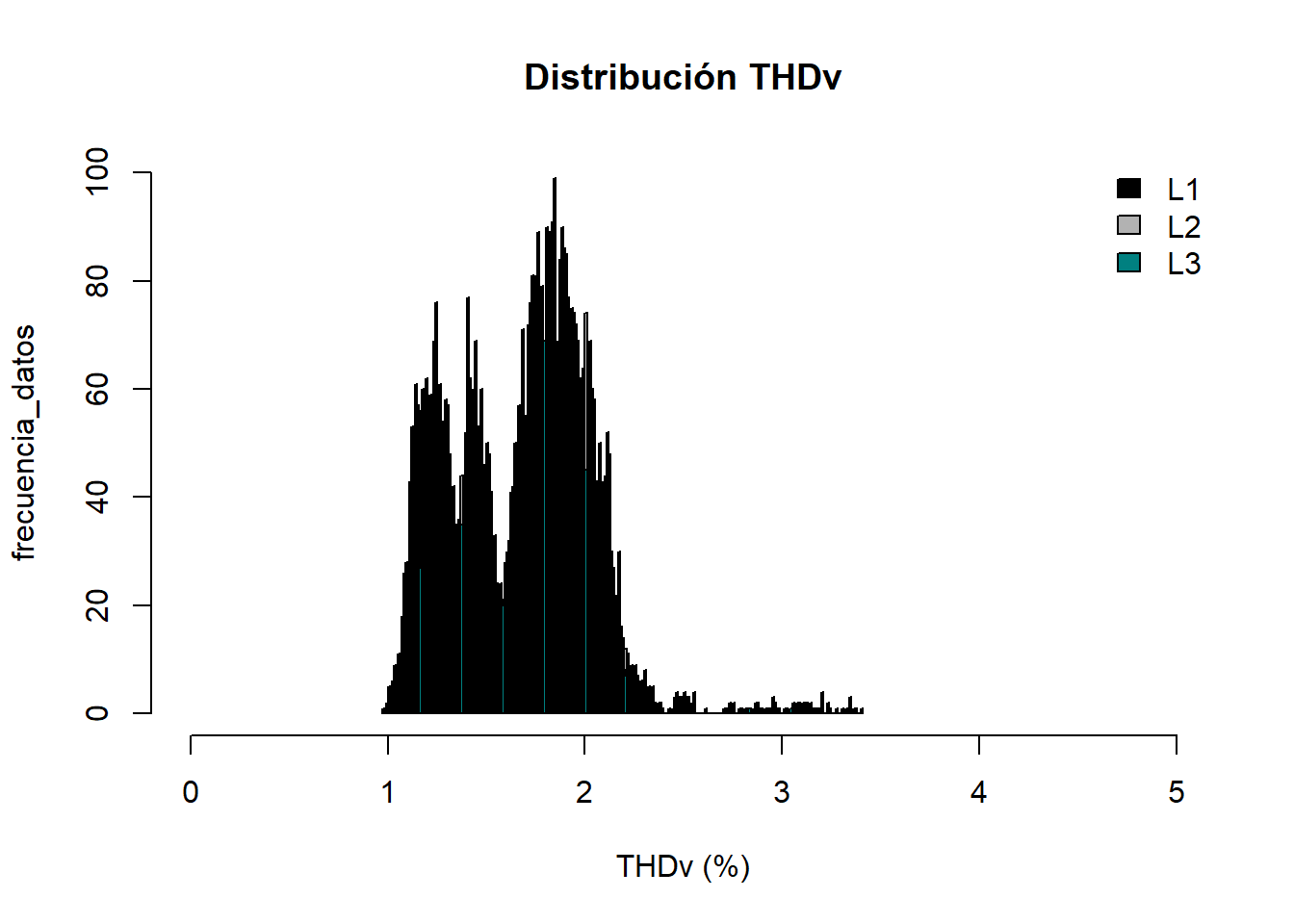

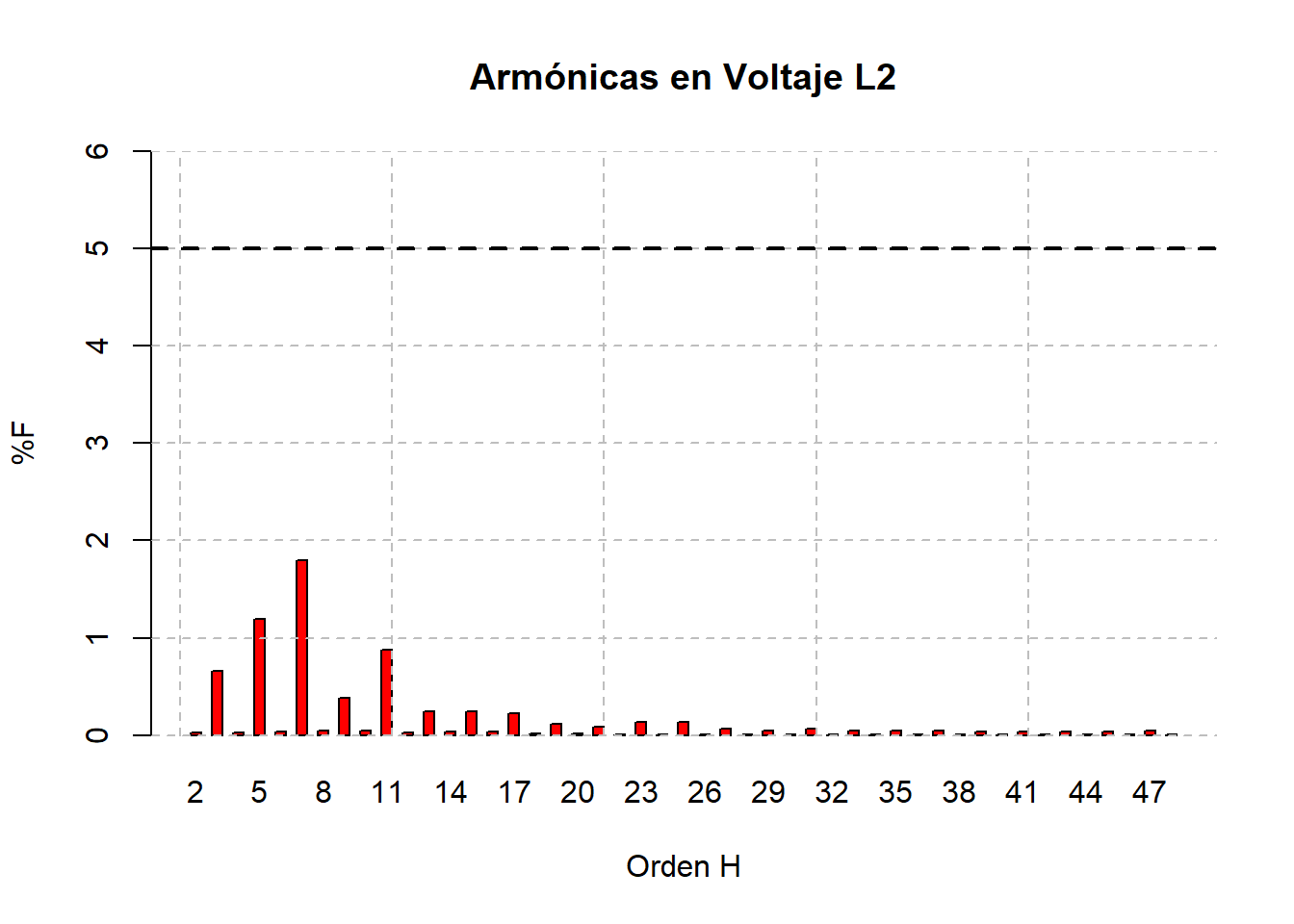

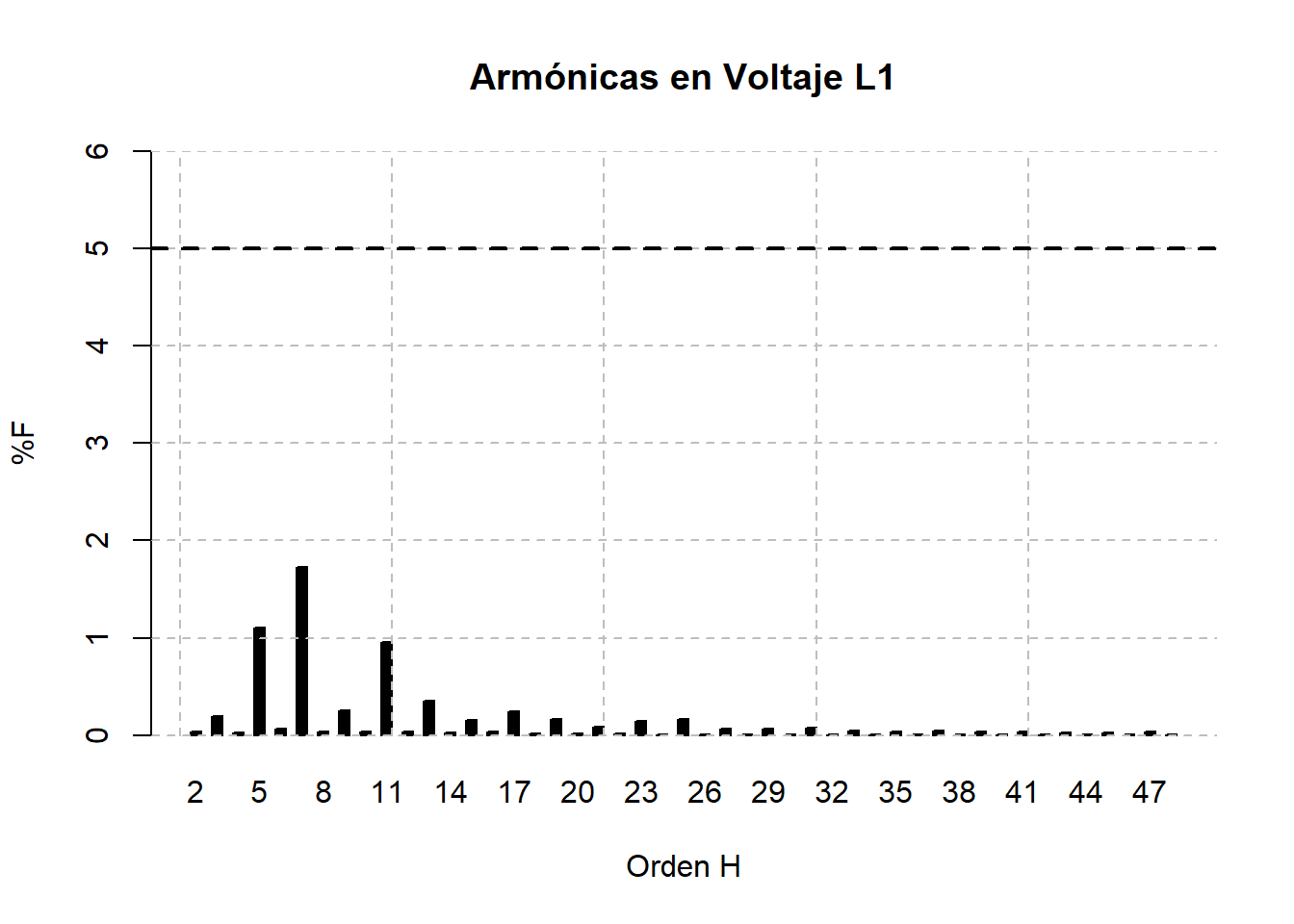

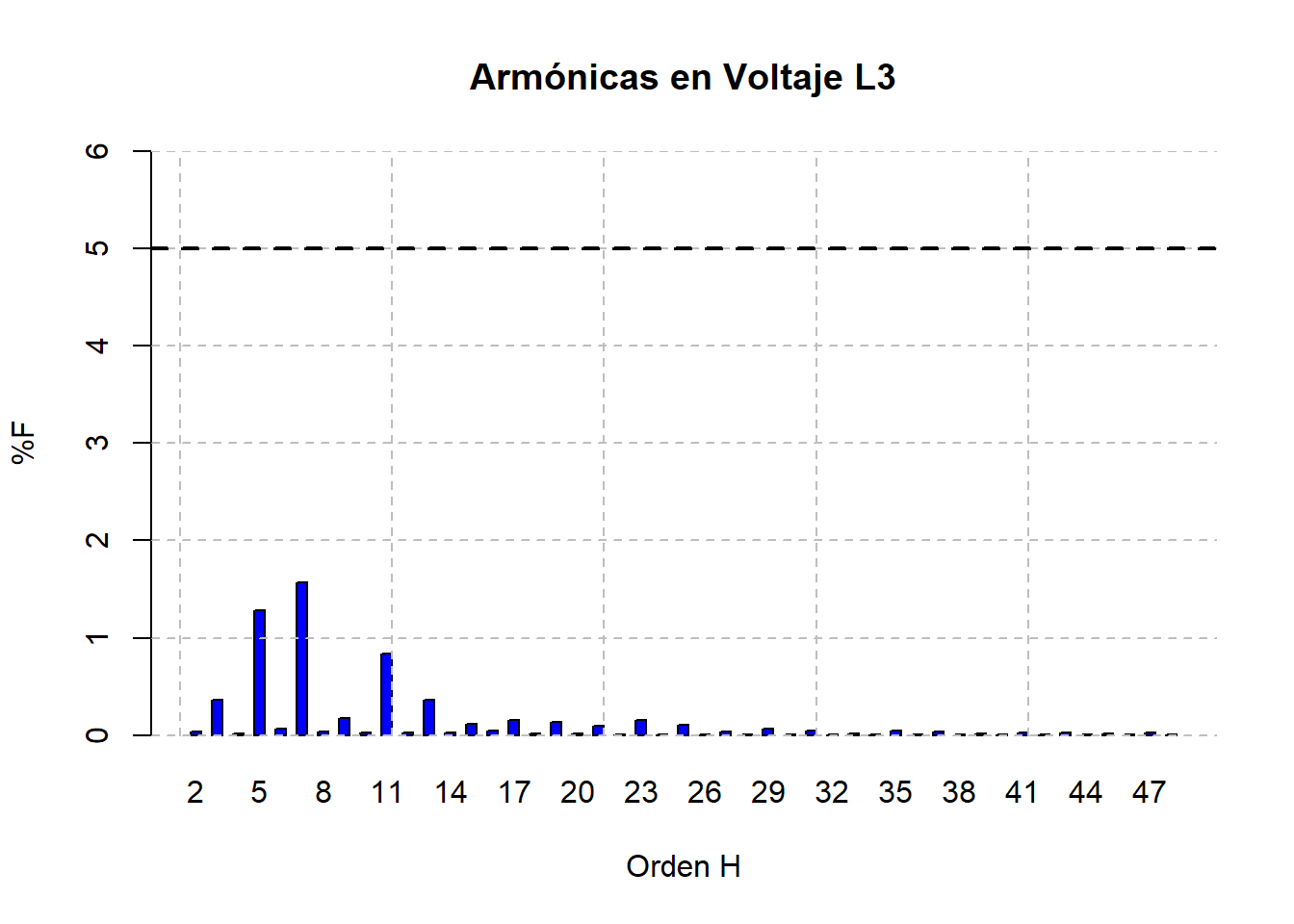

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.98 Min. :1.2 Min. :0.99
1st Qu.:1.28 1st Qu.:1.5 1st Qu.:1.37
Median :1.70 Median :1.8 Median :1.75
Mean :1.62 Mean :1.8 Mean :1.67
3rd Qu.:1.86 3rd Qu.:2.0 3rd Qu.:1.91
Max. :3.15 Max. :3.4 Max. :3.16

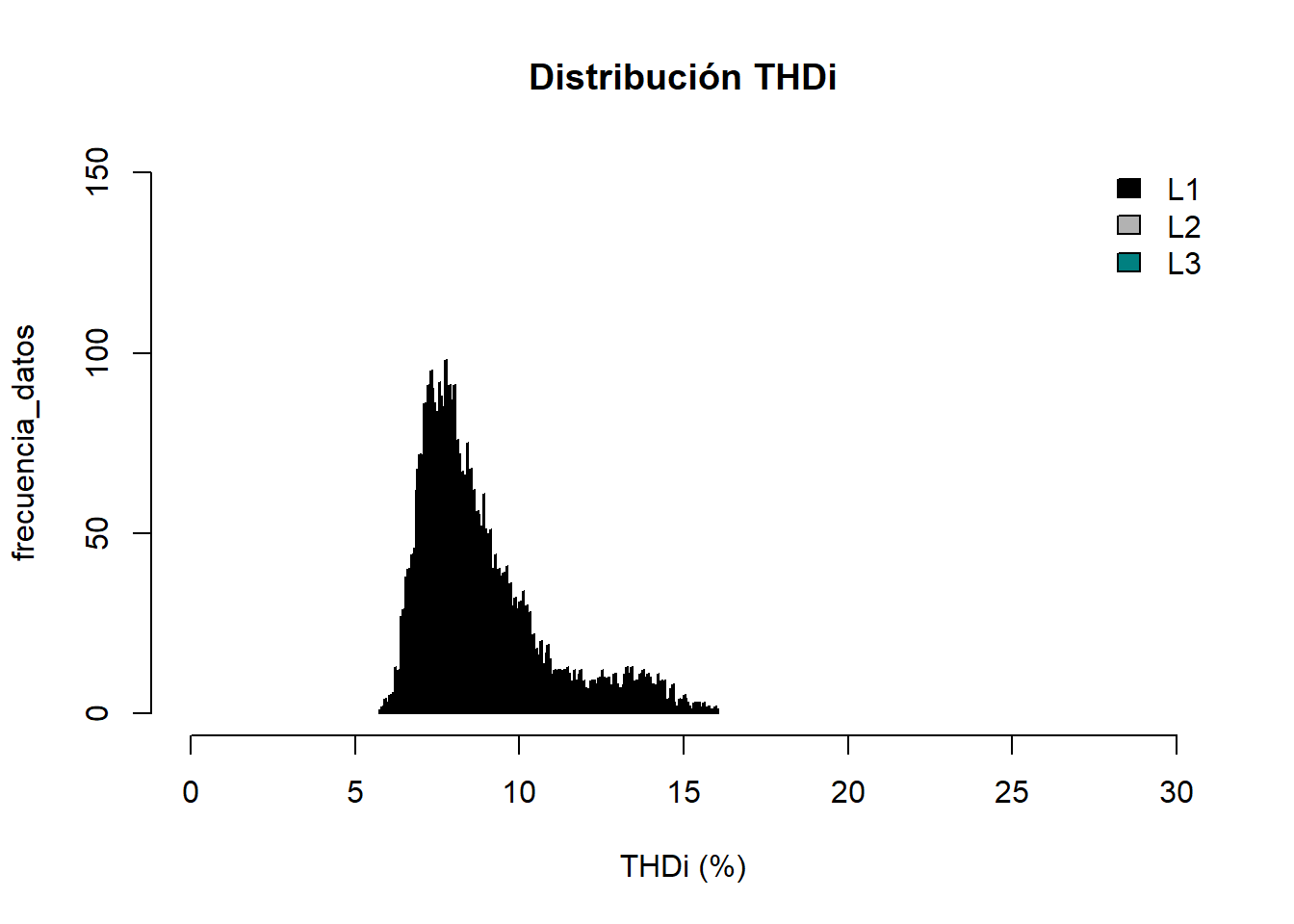

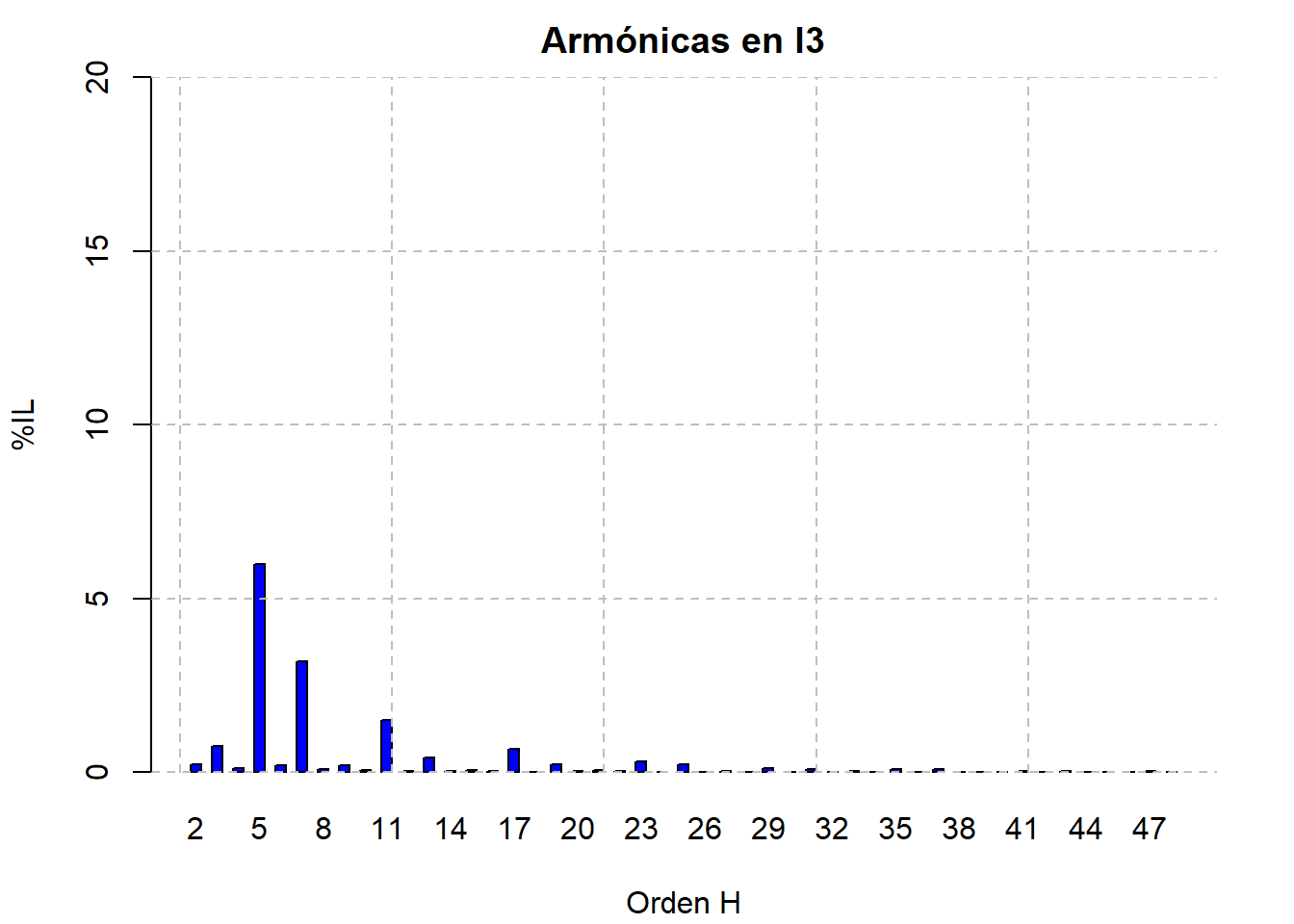

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.8 Min. : 6.0 Min. : 5.8
1st Qu.: 7.6 1st Qu.: 7.7 1st Qu.: 7.3
Median : 8.3 Median : 8.4 Median : 8.0
Mean : 8.9 Mean : 9.0 Mean : 8.5
3rd Qu.: 9.6 3rd Qu.: 9.7 3rd Qu.: 9.2
Max. :15.9 Max. :16.0 Max. :14.8
