Código de Red – IPA Power Analytics 365

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información Punto de Medición
Diagrama Unifilar de Medición

**Información del Centro de Carga**
Empresa:	Brembo de México, S.A. de C.V. Planta Caliper
Dirección:	Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo:	Edi Matias Amaya
Correo:	eamaya@secovi.com

**Descripción Actividades Centro de Carga**
Nombre del punto de medición:	Acometida
Descripción general de la carga:	Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.

**Información del Medidor PQ**
Marca:	Schneider ION-9000
Clase:	A
Muestreo:	10min

**Datos de Medición en el Punto de Acoplamiento**
Nivel de tensión del suministro:	34.5 kV, 60 Hz
Nivel de tensión del punto de medición:	34.5 kV
Demanda Contratada:	7500 kW
Corriente de Demanda Máxima \(I_L\):	108.16 A
Corriente Máxima de Corto Circuito \(Icc\):	3.05 kA
Transformador del Tablero:	10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición:	Mensual
Fecha de medición inicial:	01/12/2025
Fecha de medición final:	31/12/2025

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro	Valor	Cumplimiento	Comentarios
Tensión (kV)	35.4	CUMPLE	APLICA
Frecuencia (Hz)	60	CUMPLE	APLICA
Factor de potencia	0.99	CUMPLE	APLICA
DAI Ih en %IL	Dentro de Límites	CUMPLE	APLICA
DATD %	9.25	NO CUMPLE	APLICA
Flicker Pst	0.27	CUMPLE	APLICA
Flicker Plt	0.33	CUMPLE	APLICA
Desbalance Dv %	0.23	CUMPLE	APLICA
Desbalance Di %	2.25	CUMPLE	APLICA

_{DAI : Distorsión Armónica Individual; DATD : Distorsión Armónica Total de Demanda}

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable	Límites
Tensión.V (Permanente, 20min)	(±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min)	(±1Hz, +2.5Hz/-2Hz)
Factor de potencia	(0.95, 1) en atraso
Flicker Pst	1
Flicker Plt	0.8
Desbalance Dv %	2
Desbalance Di %	15

Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11	11<h<17	17<h<23	23<h<35	35<h<50	DATD (%)
7	3.5	2.5	1	0.5	8

_{Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.}

Observaciones y Recomendaciones
Resumen Mediciones

Nota

Al centro de carga le aplican todos los criterios del Código de Red. De acuerdo con las mediciones de este mes, solamente no cumplió con la DATD.
La DATD medida fue de 9.25% superior al límite máximo permitido de 8%. En meses previos se registraron valores de 7.44%, 6.97%, 7.59%, 8.02%, 8.21%, 7.68% y 7.7%.
El flicker de larga duración (Plt) alcanzó 0.33 durante el 95% del tiempo de medición, por debajo del límite máximo de 0.8. El flicker de corta duración (Pst) alcanzó un valor de 0.27 muy por debajo de límite máximo de 1.0.
En meses anteriores se mencionó que la DATD estaba en el límite del incumplimiento, en este mes incumplió con este índice.

Importante

El centro de carga cuenta con bancos automáticos de capacitores instalados en todos los transformadores. Algunos disponen de reactores de rechazo, mientras que otros se reportan como filtros, sin especificación de la armónica a eliminar. En meses anteriores se observó que las armónicas de mayor magnitud son la 5ª y 7ª, se recomienda ver la posibilidad de reducir estas dos armónicas con la finalidad de reducir de manera considerable la DATD.
En la subestación principal, se debe verificar la existencia y correcta operación de relevadores de tensión (27/59) y de frecuencia (81), confirmando que sus ajustes estén dentro de los rangos establecidos en el Código de Red. Asimismo, se debe asegurar que el fusible principal de la subestación cuente con capacidad interruptiva superior a la corriente de cortocircuito de 3.05 kA.
Dado que se trata de un Usuario Calificado, le aplica todo lo relativo a los sistemas de comunicación TIC, por lo que debe garantizarse que dicho sistema opere adecuadamente y cumpla con lo establecido en la normativa.

Precaución

En los meses anteriores se mencionó que la DATD estaba muy cerca del límite máximo del 8%, en este mes llegó al 9%, por lo que es importante reducir las corrientes armónicas, principalmente la séptima.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min.	p5	p50	mean.	p95	p99	max.
1,869.05	2,133.01	3,543.89	3,713.18	5,313.32	5,581.14	5,935.61

Potencia Reactiva (kVAr)
min.	p5	p50	mean.	p95	p99	max.
127.97	238.79	470.84	490.57	770.82	842.67	976.70

Potencia Aparente (KVA)
min.	p5	p50	mean.	p95	p99	max.
1,886.07	2,149.96	3,573.00	3,745.73	5,366.89	5,644.00	5,998.68

Factor de Potencia
min.	p5	p50	mean.	p95	p99	max.
0.98	0.99	0.99	0.99	0.99	1.00	1.00

THDv (%)
min.	p5	p50	mean.	p95	p99	max.
0.98	1.17	1.75	1.69	2.12	2.33	3.41

TDD (%)
min.	p5	p50	mean.	p95	p99	max.
1.95	2.67	6.10	5.91	9.25	11.54	13.99

Desbalance Voltaje (%)
min.	p5	p50	mean.	p95	p99	max.
0.11	0.13	0.18	0.18	0.23	0.25	0.47

Desbalance Corriente (%)
min.	p5	p50	mean.	p95	p99	max.
0.30	1.57	2.24	2.25	2.94	3.28	4.24

Frecuencia (Hz)
min.	p5	p50	mean.	p95	p99	max.
59.95	59.99	60.00	60.00	60.02	60.03	60.05

Vrms Prom (V)
min.	p5	p50	mean.	p95	p99	max.
34,521.22	34,881.34	35,430.54	35,399.84	35,822.38	35,965.71	36,146.17

Irms Prom (A)
min.	p5	p50	mean.	p95	p99	max.
30.73	35.31	58.96	61.61	88.66	93.63	101.62

Flicker Pst
min.	p5	p50	mean.	p95	p99	max.
0.04	0.08	0.14	0.17	0.27	0.35	11.70

Flicker Plt
min.	p5	p50	mean.	p95	p99	max.
0.09	0.11	0.17	0.23	0.33	1.47	5.50

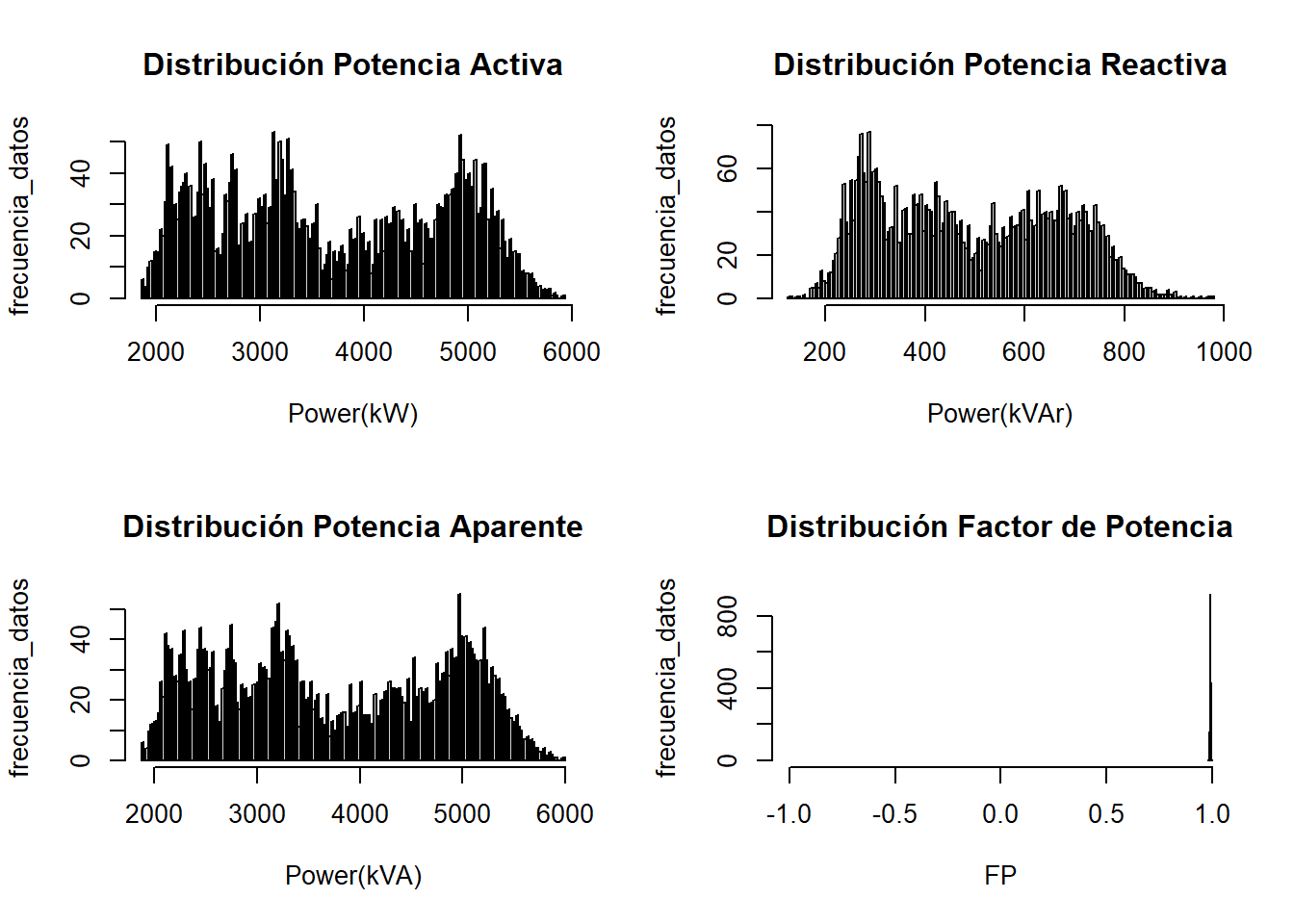

Estadística Descriptiva de Potencias
Potencia Activa	Potencia Reactiva	Potencia Aparente
Min. :1869	Min. :128	Min. :1886
1st Qu.:2740	1st Qu.:322	1st Qu.:2759
Median :3544	Median :471	Median :3573
Mean :3713	Mean :491	Mean :3746
3rd Qu.:4774	3rd Qu.:649	3rd Qu.:4819
Max. :5936	Max. :977	Max. :5999

Estadísticas del Factor de Potencia para Código de Red
min.	p5	p50	mean.	p95	p99	max.
0.98	0.99	0.99	0.99	1	1	1

Sección: Voltajes RMS

Estadísticas de Voltaje (prom.)

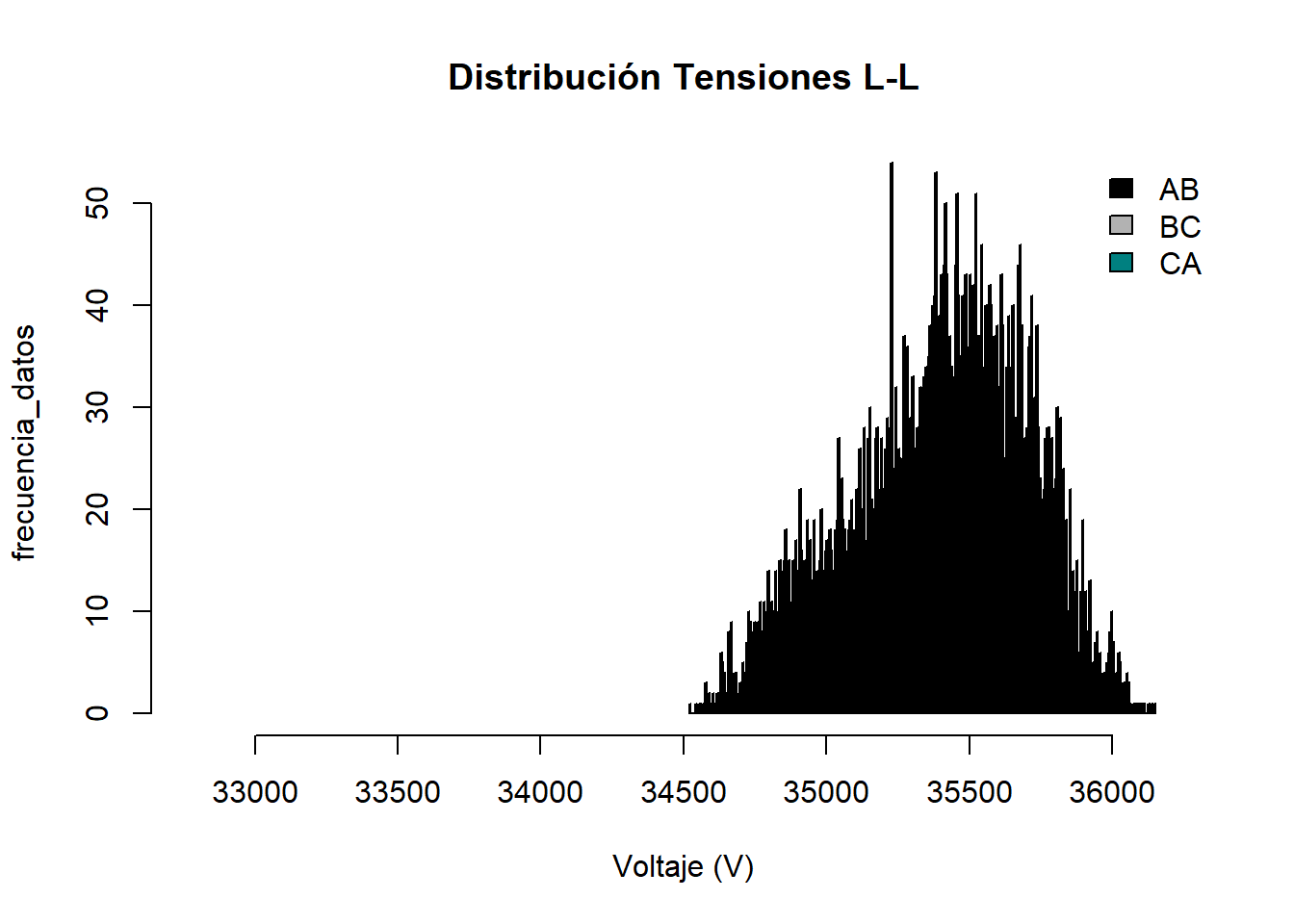

Gráfico Estadístico Voltajes

Estadística Descriptiva de Voltajes
VAB	VBC	VCA
Min. :34521	Min. :34671	Min. :34593
1st Qu.:35131	1st Qu.:35274	1st Qu.:35227
Median :35361	Median :35504	Median :35434
Mean :35322	Mean :35464	Mean :35413
3rd Qu.:35537	3rd Qu.:35675	3rd Qu.:35623
Max. :35991	Max. :36146	Max. :36093

Estadísticas de Voltajes RMS
min.	p5	p50	mean.	p95	p99	max.
34521.22	34881.34	35430.54	35399.84	35822.38	35965.71	36146.17

Sección: Corrientes RMS

Estadísticas de Corrientes (prom.)
Gráfico Estadístico Corrientes

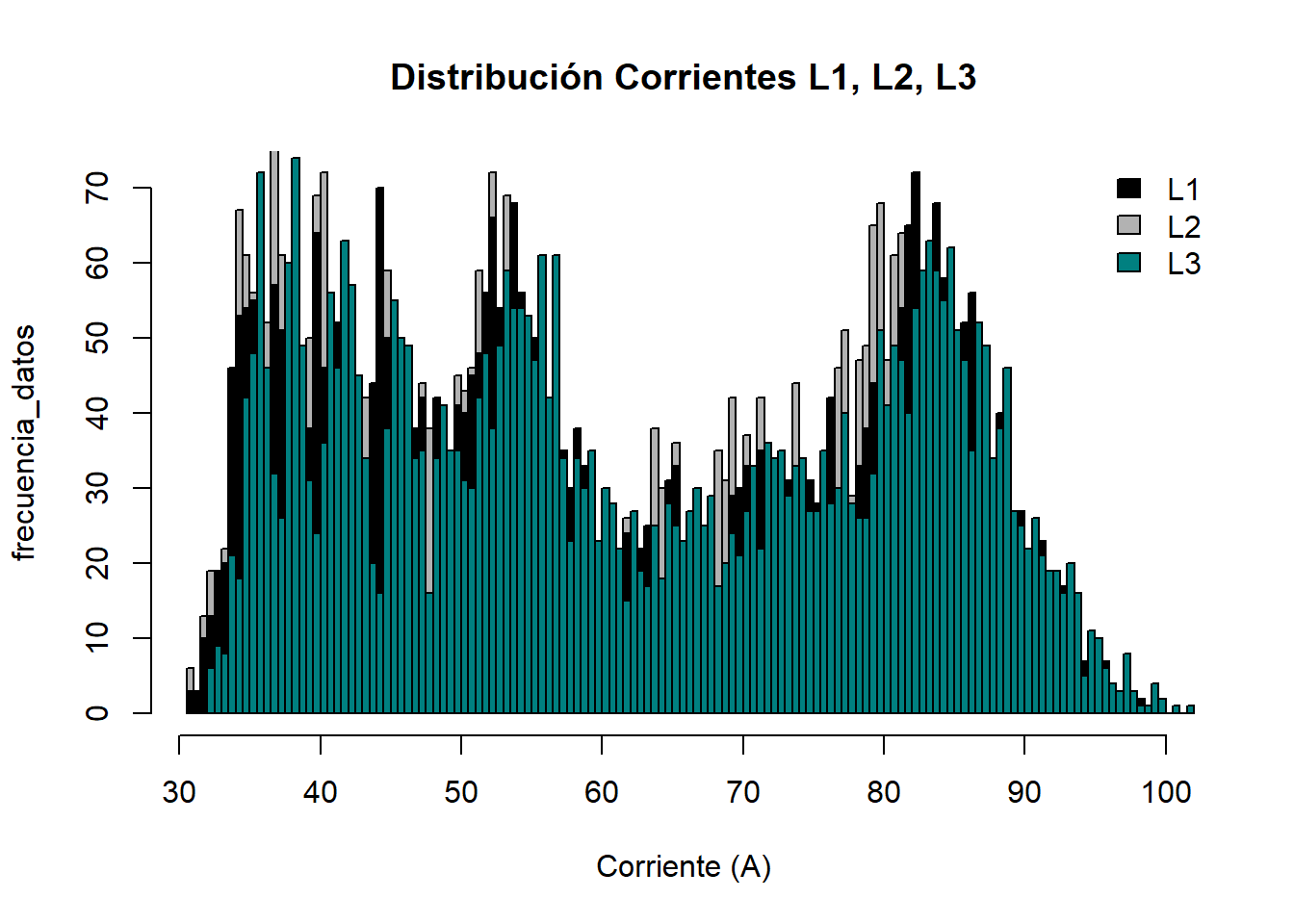

Estadistica Descriptiva de Corrientes
I1	I2	I3
Min. : 31	Min. :31	Min. : 32
1st Qu.: 45	1st Qu.:45	1st Qu.: 46
Median : 59	Median :58	Median : 60
Mean : 62	Mean :60	Mean : 63
3rd Qu.: 80	3rd Qu.:77	3rd Qu.: 80
Max. :101	Max. :98	Max. :102

Sección: Desbalances

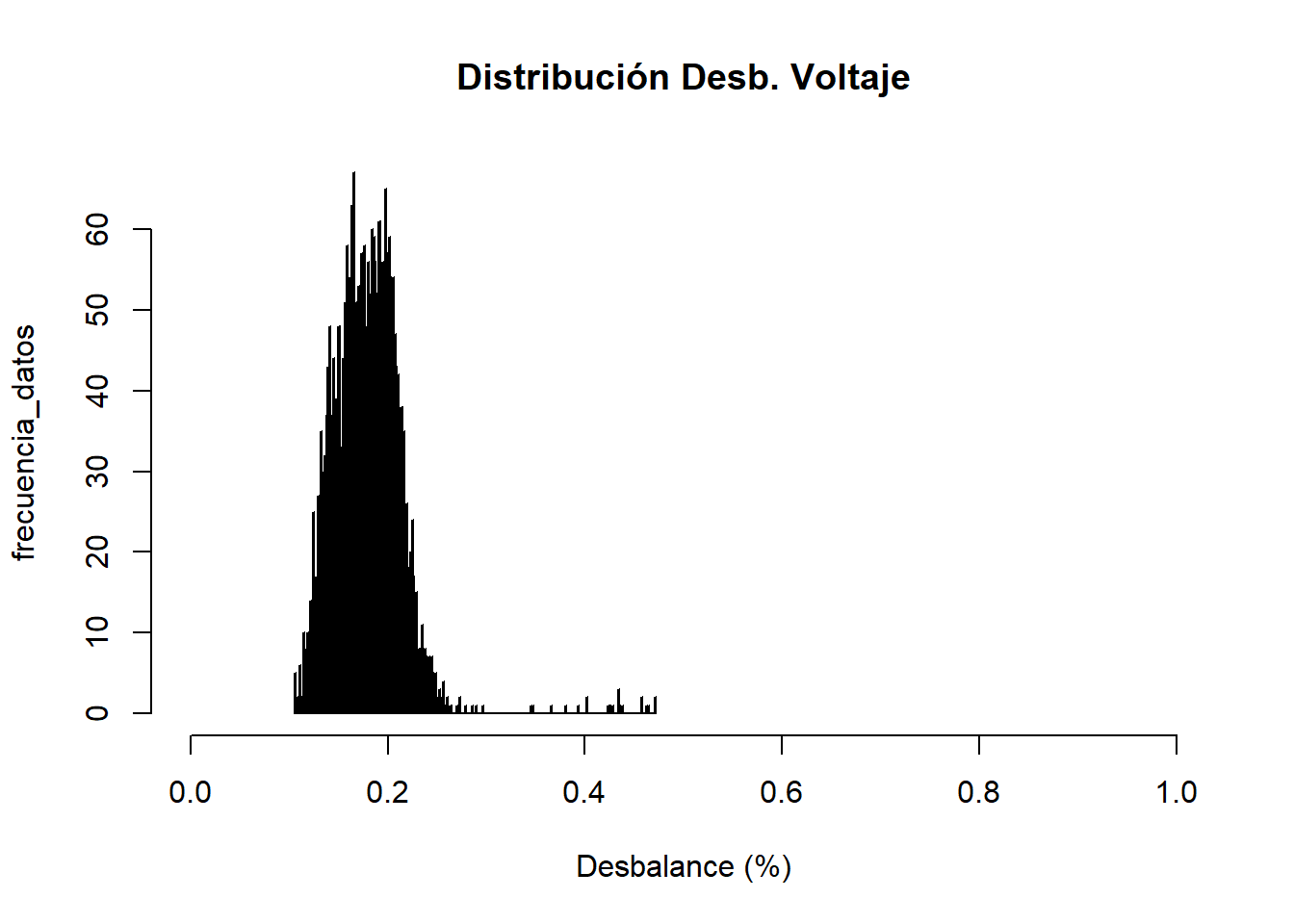

Desbalance de Voltaje
Desbalance de Corriente

Estadísticas Desbalances (prom.)
Gráfico Estadístico Desbalances

Estadísticas del Desbalance de Corriente para Código de Red
min.	p5	p50	mean.	p95	p99	max.
0.3	1.57	2.24	2.25	2.94	3.28	4.24

Estadísticas del Desbalance de Voltaje para Código de Red
min.	p5	p50	mean.	p95	p99	max.
0.11	0.13	0.18	0.18	0.23	0.25	0.47

Sección: Frecuencia

Estadísticas de Frecuencia (prom.)

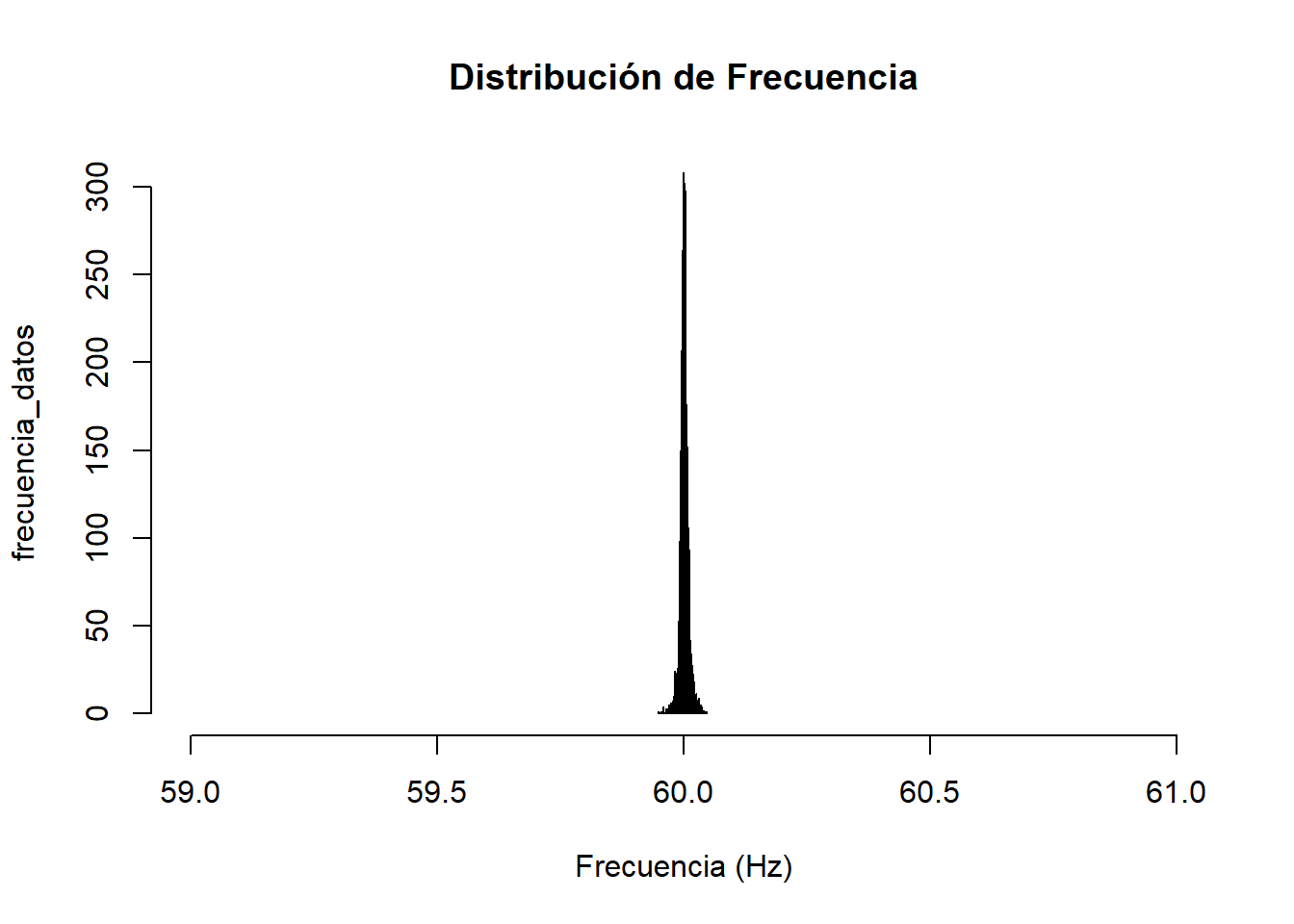

Gráfico Estadístico Frecuencia

Estadísticas de Frecuencia
min.	p5	p50	mean.	p95	p99	max.
59.95	59.99	60	60	60.02	60.03	60.05

Sección: Flickers

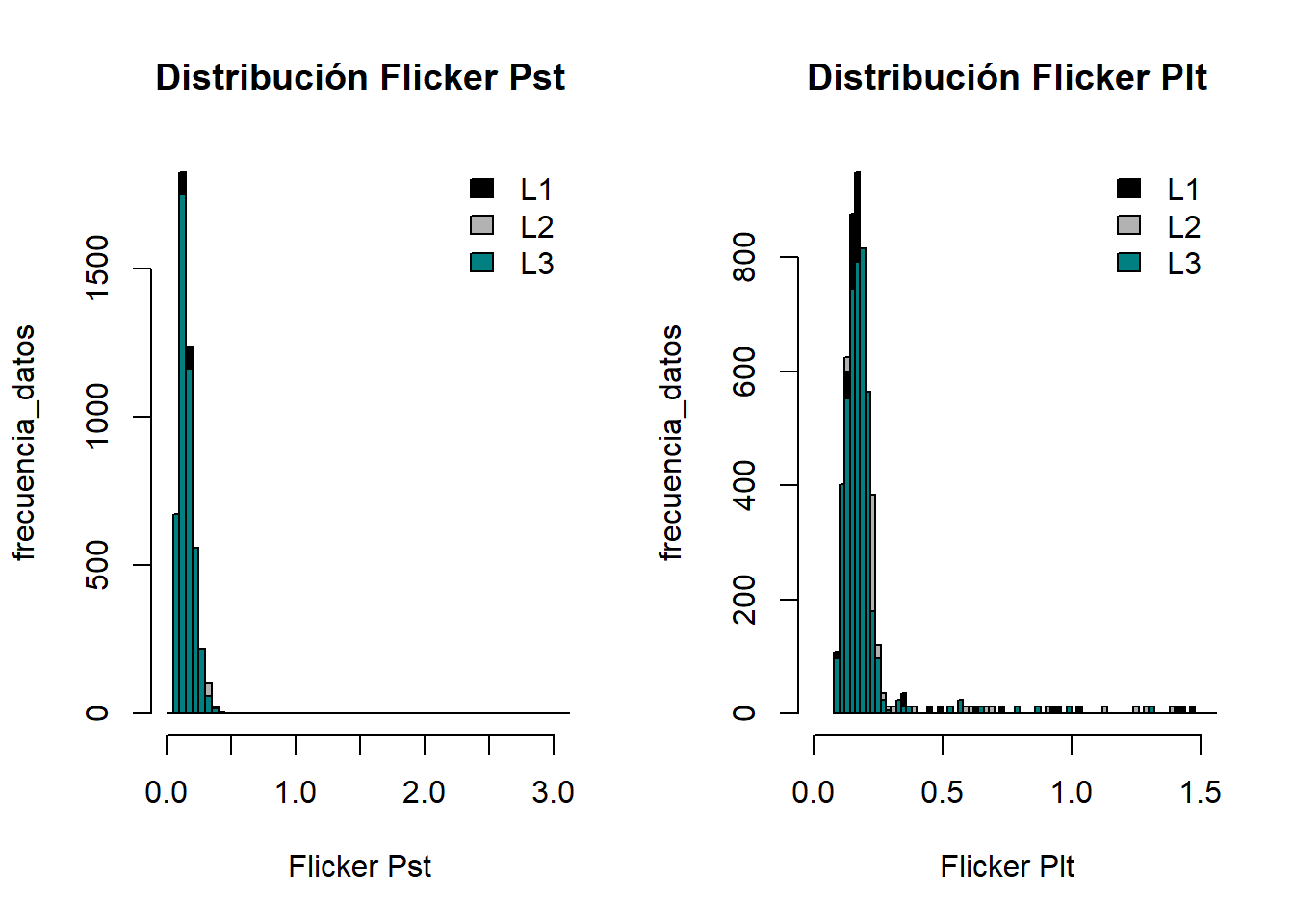

Flicker Pst
Flicker Plt

Estadísticas de Flickers Pst y Plt (prom.)
Gráfico Estadístico Flickers

Estadísticas de Flickers Pst para Código de Red
min.	p5	p50	mean.	p95	p99	max.
0.04	0.08	0.14	0.17	0.27	0.35	11.7

Estadísticas de Flickers Plt para Código de Red
min.	p5	p50	mean.	p95	p99	max.
0.09	0.11	0.17	0.23	0.33	1.47	5.5

Sección: Armónicas en Voltaje

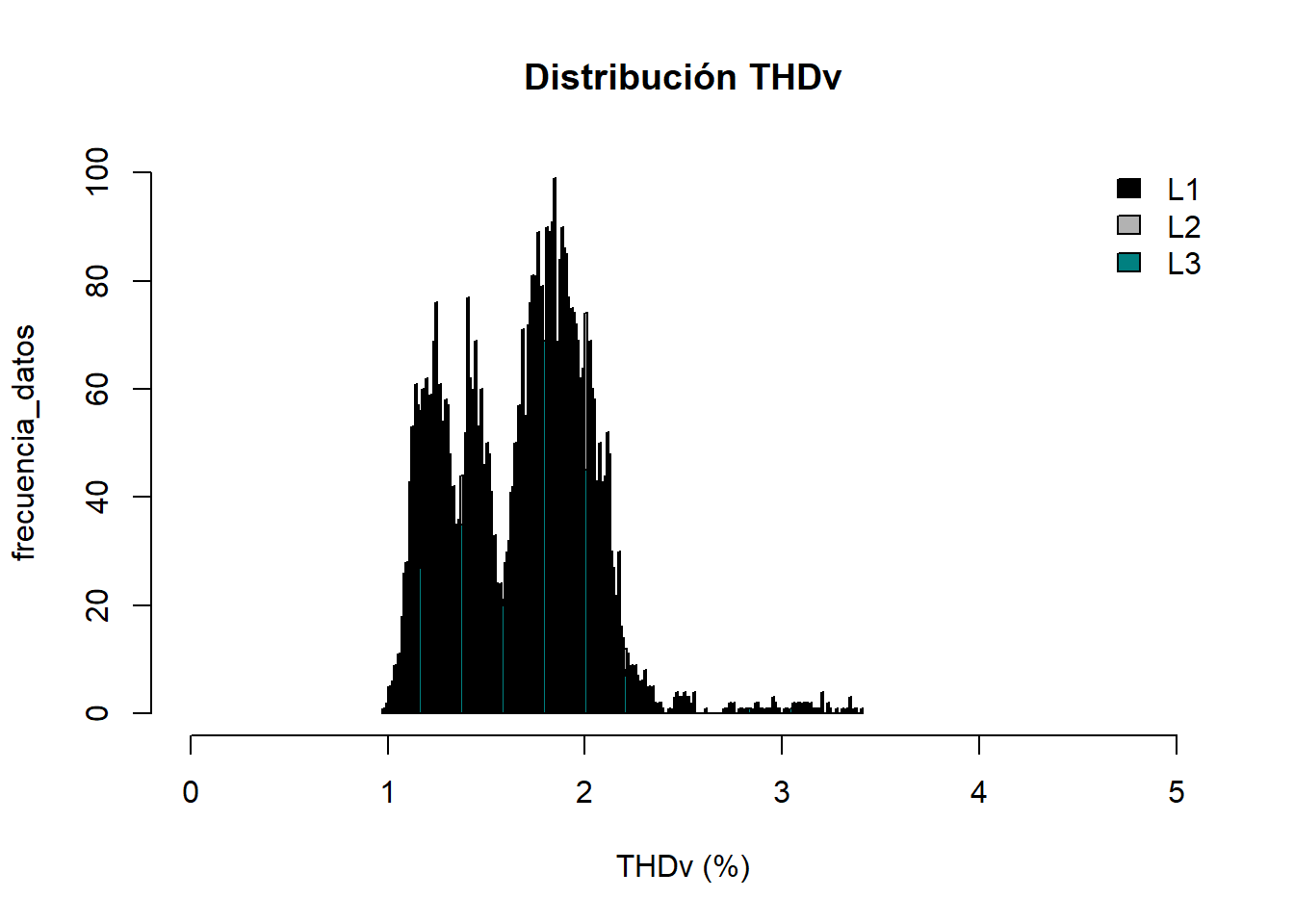

THDv

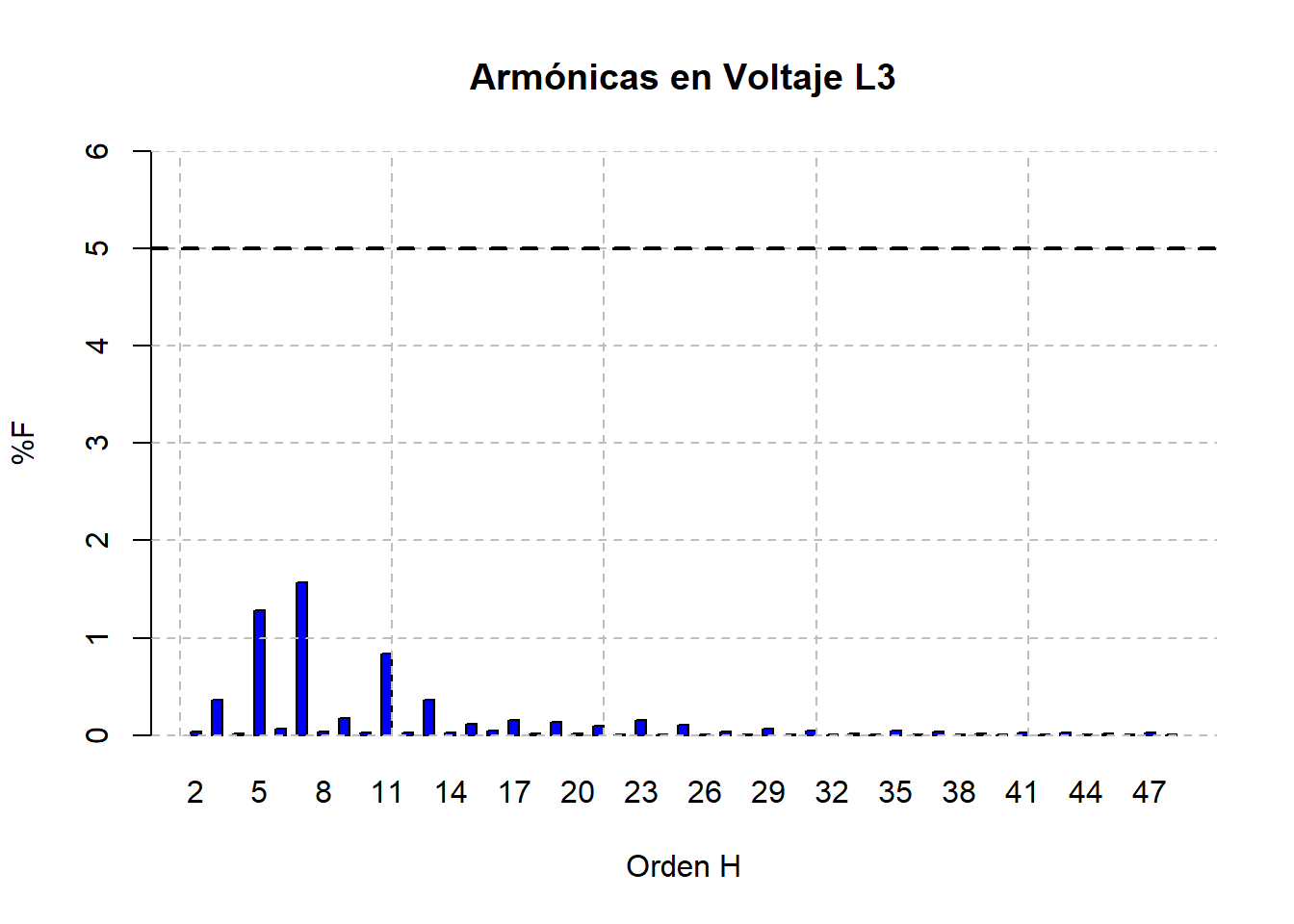

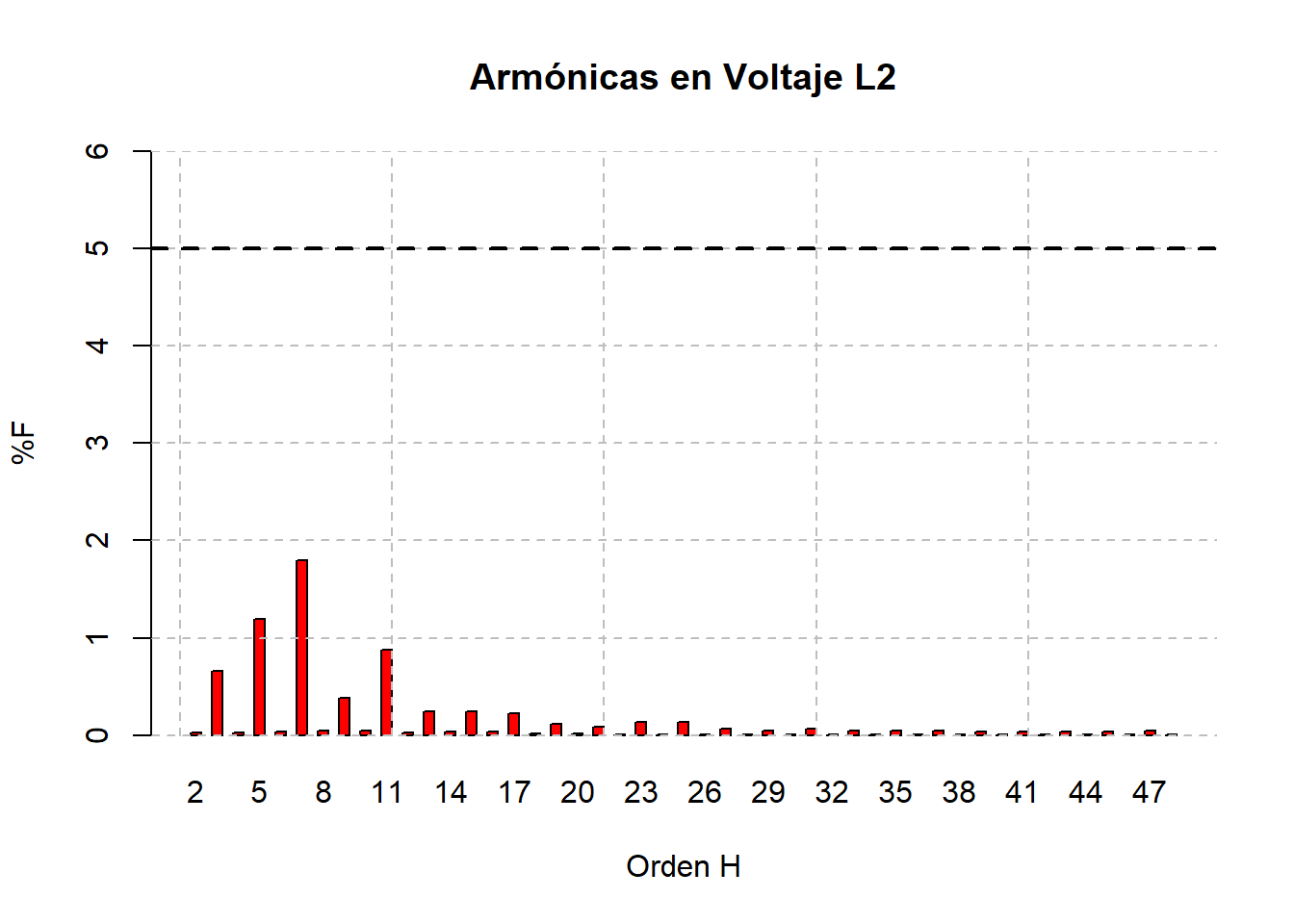

Armónicas Individuales V

Estadísticas de THDv (prom.)
Gráfico Estadístico THDv

Estadistica Descriptiva de THDV
THDv L1	THDv L2	THDv L3
Min. :0.98	Min. :1.2	Min. :0.99
1st Qu.:1.28	1st Qu.:1.5	1st Qu.:1.37
Median :1.70	Median :1.8	Median :1.75
Mean :1.62	Mean :1.8	Mean :1.67
3rd Qu.:1.86	3rd Qu.:2.0	3rd Qu.:1.91
Max. :3.15	Max. :3.4	Max. :3.16

Sección: Armónicas en Corriente

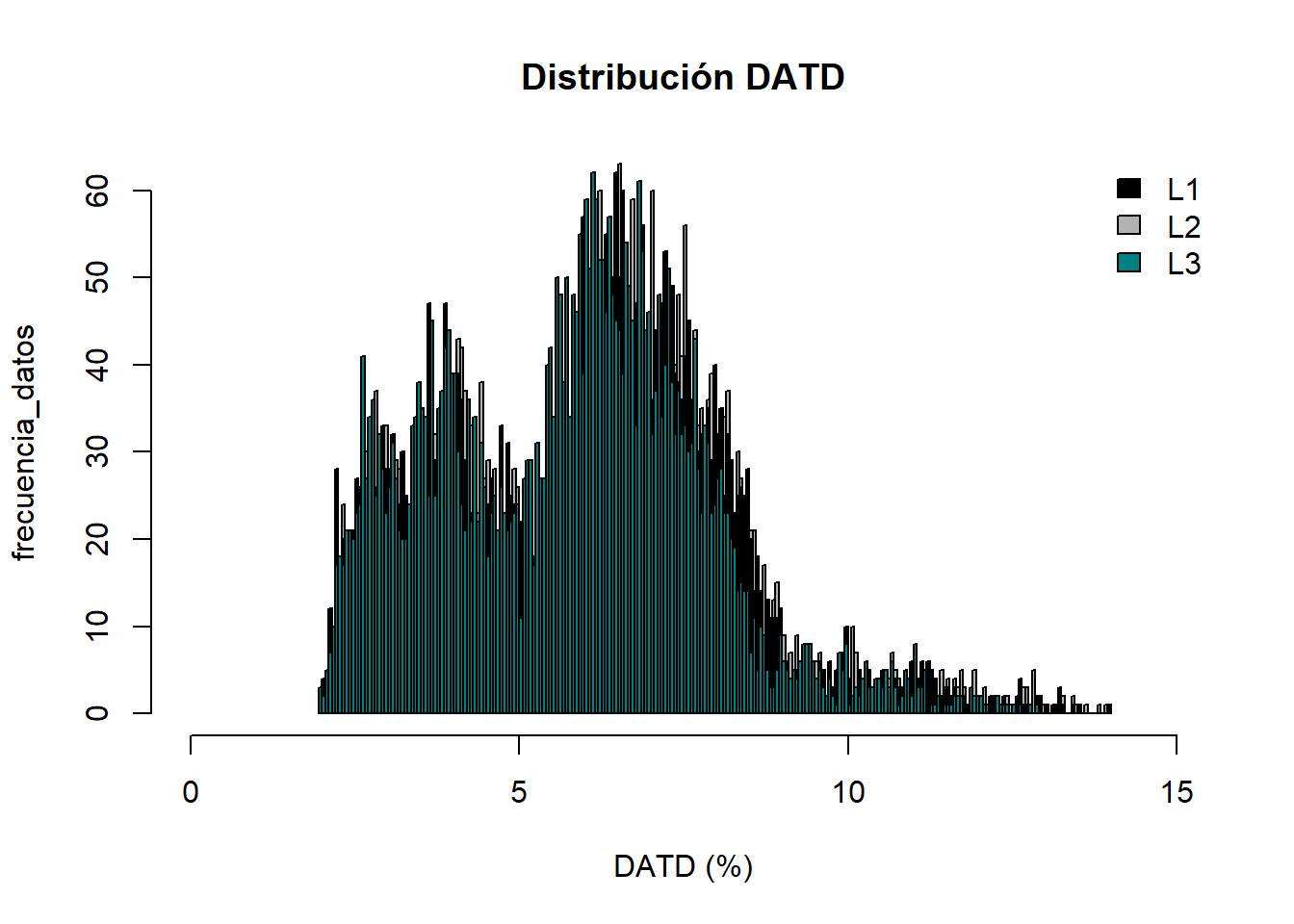

DATD

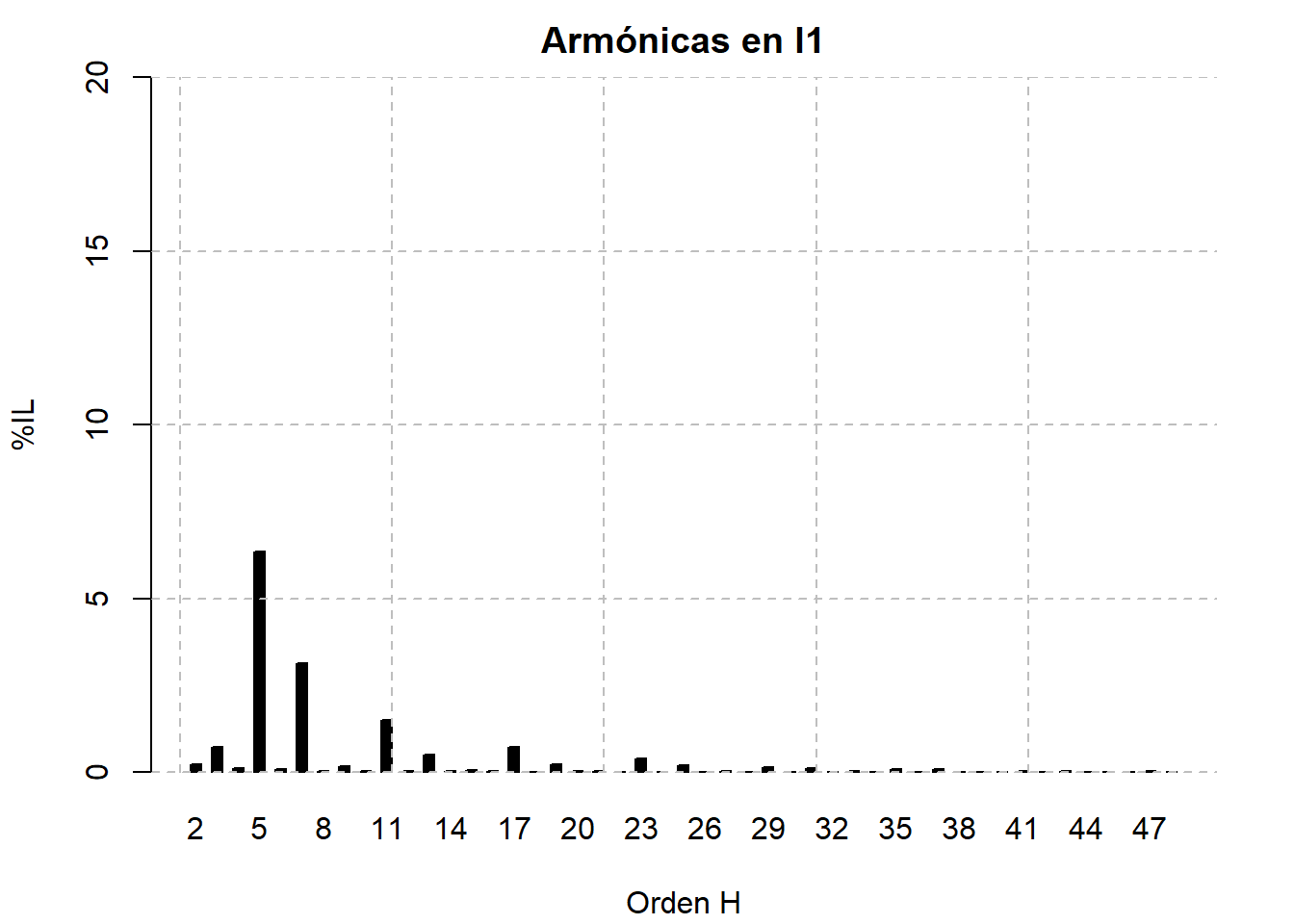

Armónicas Indidividuales I

Orden_H/ Ármonicas Corriente L1 %IL
	Current_H_L1
2	0.23
3	0.72
4	0.12
5	6.34
6	0.10
7	3.13
8	0.04
9	0.18
10	0.03
11	1.49
12	0.02
13	0.49
14	0.03
15	0.06
16	0.04
17	0.73
18	0.01
19	0.23
20	0.02
21	0.03
22	0.01
23	0.38
24	0.01
25	0.18
26	0.01
27	0.03
28	0.01
29	0.13
30	0.01
31	0.10
32	0.01
33	0.02
34	0.01
35	0.09
36	0.01
37	0.07
38	0.00
39	0.01
40	0.01
41	0.04
42	0.00
43	0.03
44	0.00
45	0.01
46	0.00
47	0.02
48	0.00

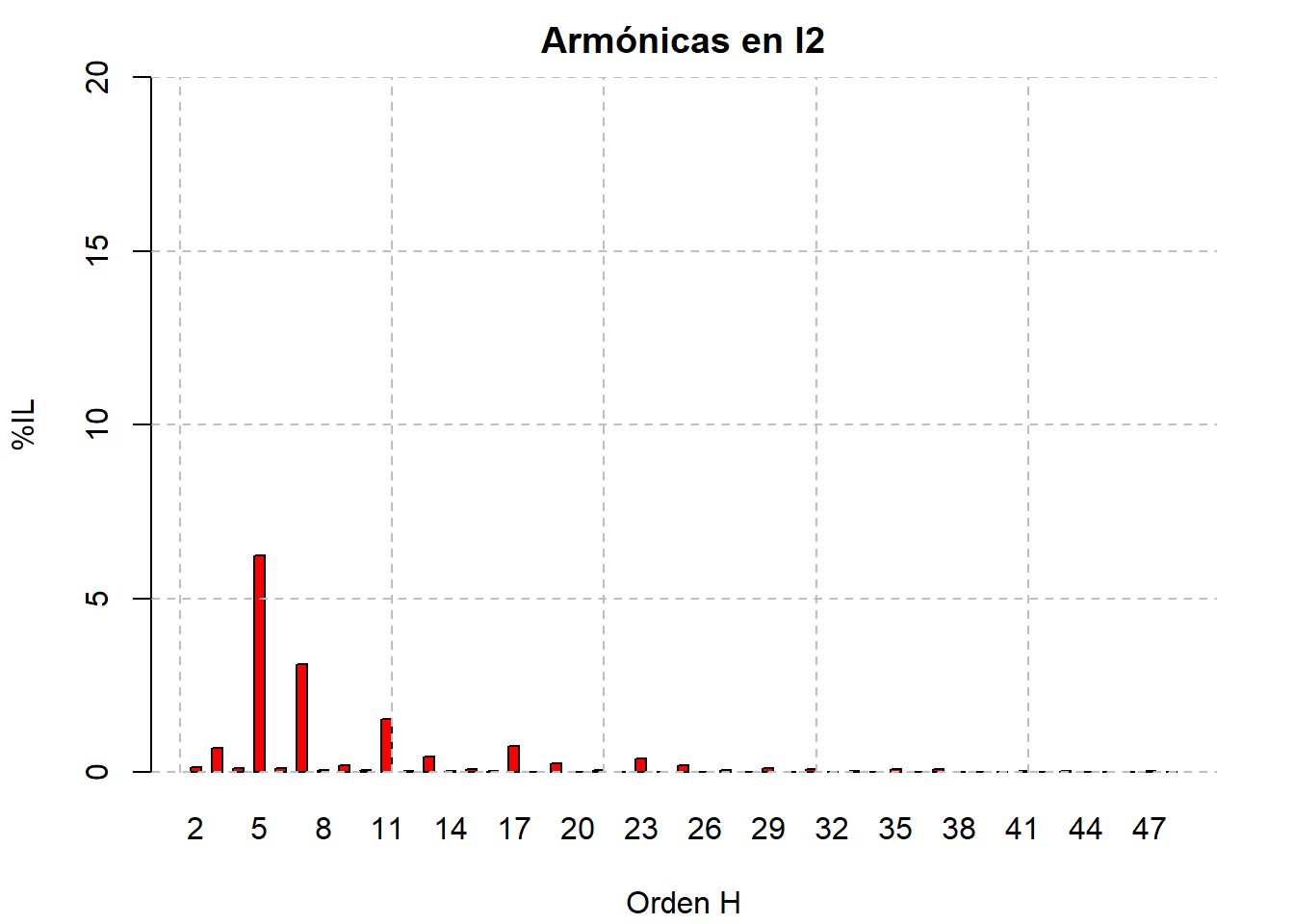

Orden_H/ Ármonicas Corriente L2 %IL
	Current_H_L2
2	0.15
3	0.69
4	0.12
5	6.25
6	0.12
7	3.11
8	0.06
9	0.20
10	0.04
11	1.53
12	0.03
13	0.44
14	0.03
15	0.09
16	0.03
17	0.75
18	0.01
19	0.25
20	0.01
21	0.05
22	0.01
23	0.39
24	0.01
25	0.20
26	0.01
27	0.04
28	0.01
29	0.11
30	0.01
31	0.07
32	0.01
33	0.02
34	0.01
35	0.09
36	0.00
37	0.08
38	0.00
39	0.01
40	0.00
41	0.04
42	0.00
43	0.03
44	0.00
45	0.01
46	0.00
47	0.02
48	0.00

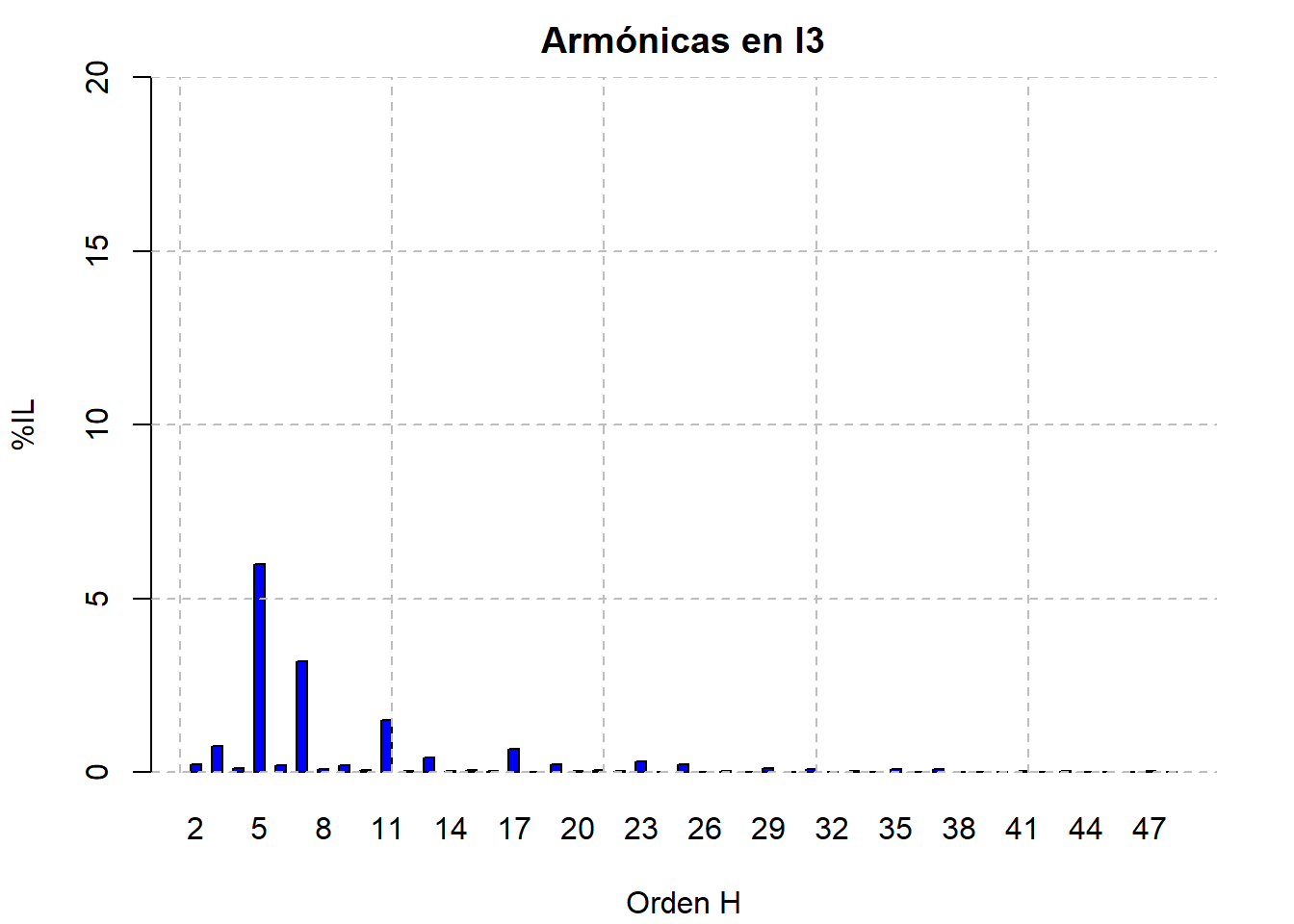

Orden_H/ Ármonicas Corriente L3 %IL
	Current_H_L3
2	0.22
3	0.75
4	0.11
5	5.99
6	0.19
7	3.19
8	0.07
9	0.20
10	0.05
11	1.49
12	0.03
13	0.42
14	0.03
15	0.05
16	0.04
17	0.66
18	0.01
19	0.23
20	0.02
21	0.04
22	0.02
23	0.31
24	0.01
25	0.22
26	0.01
27	0.04
28	0.01
29	0.11
30	0.01
31	0.09
32	0.01
33	0.02
34	0.01
35	0.09
36	0.01
37	0.07
38	0.00
39	0.01
40	0.00
41	0.04
42	0.01
43	0.03
44	0.00
45	0.01
46	0.00
47	0.02
48	0.00

Estadísticas de DATD (prom.)
Gráfico Estadístico DATD

Estadísticas de DATD para Código de Red
min.	p5	p50	mean.	p95	p99	max.
1.95	2.67	6.1	5.91	9.25	11.54	13.99
